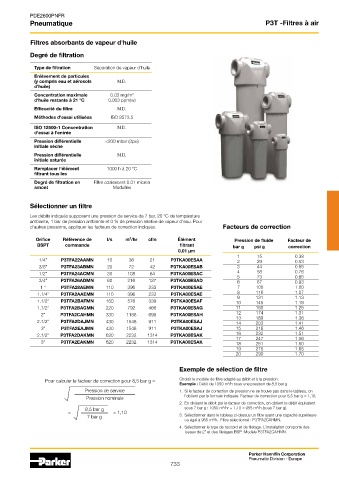

Page 726 - Catalogue Pneumatique

PDE2600PNFR
Pneumatique P3T -Filtres à air

Filtres absorbants de vapeur d'huile

Degré de filtration

Type de filtration Séparation de vapeur d'huile
Enlèvement de particules
(y compris eau et aérosols N.D.
d'huile)
Concentration maximale 0.03 mg/m 3
d'huile restante à 21 °C 0.003 ppm(w)
Efficacité du filtre N.D.
Méthodes d'essai utilisées ISO 8573.5

ISO 12500-1 Concentration N.D.
d'essai à l'entrée
Pression différentielle <200 mbar (3psi)
initiale sèche
Pression différentielle N.D.
initiale saturée
Remplacer l'élément 1000 h à 20 °C
filtrant tous les
Degré de filtration en Filtre coalescent 0.01 micron
amont Moduflex

Sélectionner un filtre

Les débits indiqués supposent une pression de service de 7 bar, 20 °C de température
ambiante, 1 bar de pression ambiante et 0 % de pression relative de vapeur d'eau. Pour
d'autres pressions, appliquer les facteurs de correction indiqués. Facteurs de correction

3
Orifice Référence de l/s m /hr cfm Élément Pression de fluide Facteur de
BSPT commande filtrant bar g psi g correction
0,01 µm
1 15 0.38
1/4” P3TFA22AAMN 10 36 21 P3TKA00ESAA 2 29 0.53
3/8” P3TFA23ABMN 20 72 42 P3TKA00ESAB 3 44 0.65
1/2” P3TFA24ACMN 30 108 64 P3TKA00ESAC 4 58 0.76
73
0.85
5
3/4” P3TFA26ADMN 60 216 127 P3TKA00ESAD 6 87 0.93
1 “ P3TFA28AEMN 110 396 233 P3TKA00ESAE 7 100 1.00
1.1/4” P3TFA2AAEMN 110 396 233 P3TKA00ESAE 8 116 1.07
9
1.13
131
1.1/2” P3TFA2BAFMN 160 576 339 P3TKA00ESAF 10 145 1.19
1.1/2” P3TFA2BAGMN 220 792 466 P3TKA00ESAG 11 160 1.25
2” P3TFA2CAHMN 330 1188 699 P3TKA00ESAH 12 174 1.31
189
13
1.36
2.1/2” P3TFA2DAJMN 430 1548 911 P3TKA00ESAJ 14 203 1.41
3” P3TFA2EAJMN 430 1548 911 P3TKA00ESAJ 15 218 1.46
2.1/2” P3TFA2DAKMN 620 2232 1314 P3TKA00ESAK 16 232 1.51
17
1.56
247
3” P3TFA2EAKMN 620 2232 1314 P3TKA00ESAK 18 261 1.60
19 275 1.65
20 290 1.70
Exemple de sélection de filtre
Pour calculer le facteur de correction pour 8,5 bar g = Choisir le modèle de filtre adapté au débit et à la pression.
3
Exemple : Débit de 1050 m /h sous une presison de 8,5 bar g
Pression de service 1. Si le facteur de correction de pression ne se trouve pas dans le tableau, on
Pression nominale l'obtient par la formule indiquée. Facteur de correction pour 8,5 bar g = 1,10.
2. En divisant le débit par le facteur de correction, on obtient le débit équivalent
3
3
8,5 bar g sous 7 bar g : 1050 m /hr ÷ 1,10 = 955 m /h (sous 7 bar g).
= = 1,10
7 bar g 3. Sélectionner dans le tableau ci-dessus un filtre ayant une capacité supérieure
3
ou égal à 955 m /h. Filtre sélectionné : P3TFA2CAHMN.
4. Sélectionner le type de raccord et de filetage. L'installation comporte des
tuyaux de 2" et des filetages BSP :Modèle P3TFA2CAHMN.
Parker Hannifin Corporation
Pneumatic Division - Europe
733
