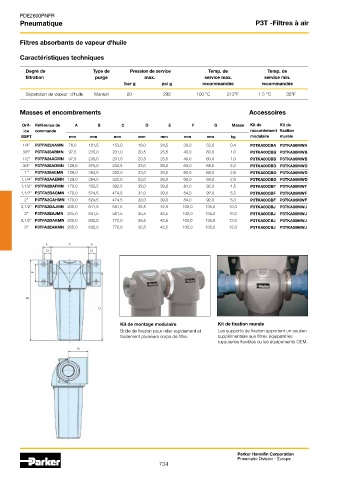

Page 727 - Catalogue Pneumatique

PDE2600PNFR
Pneumatique P3T -Filtres à air

Filtres absorbants de vapeur d'huile

Caractéristiques techniques

Degré de Type de Pression de service Temp. de Temp. de
filtration purge max. service max. service min.
bar g psi g recommandée recommandée
Séparation de vapeur d'huile Manuel 20 290 100 °C 212°F 1.5 °C 35°F

Masses et encombrements Accessoires

Orif- Référence de A B C D E F G Masse Kit de Kit de
ice commande raccordement fixation
BSPT mm mm mm mm mm mm mm kg modulaire murale
1/4” P3TFA22AAMN 76,0 181,5 153,0 18,0 24,5 30,0 52,0 0,4 P3TKA00CBA P3TKA00MWA
3/8” P3TFA23ABMN 97,5 235,0 201,0 20,5 25,5 40,0 60,0 1,0 P3TKA00CBB P3TKA00MWB
1/2” P3TFA24ACMN 97,5 235,0 201,0 20,5 25,5 40,0 60,0 1,0 P3TKA00CBB P3TKA00MWB
3/4” P3TFA26ADMN 129,0 275,0 232,5 23,0 28,0 60,0 68,0 2,2 P3TKA00CBD P3TKA00MWD
1 “ P3TFA28AEMN 129,0 364,5 322,0 23,0 28,0 60,0 68,0 2,6 P3TKA00CBD P3TKA00MWD
1,1/4” P3TFA2AAEMN 129,0 364,5 322,0 23,0 28,0 60,0 68,0 2,6 P3TKA00CBD P3TKA00MWD
1,1/2” P3TFA2BAFMN 170,0 432,5 382,5 32,0 39,0 84,0 92,0 4,5 P3TKA00CBF P3TKA00MWF
1,1/2” P3TFA2BAGMN 170,0 524,5 474,5 32,0 39,0 84,0 92,0 5,3 P3TKA00CBF P3TKA00MWF
2” P3TFA2CAHMN 170,0 524,5 474,5 32,0 39,0 84,0 92,0 5,3 P3TKA00CBF P3TKA00MWF
2,1/2” P3TFA2DAJMN 205,0 641,5 581,5 35,5 42,5 100,0 135,0 10,0 P3TKA00CBJ P3TKA00MWJ
3” P3TFA2EAJMN 205,0 641,5 581,5 35,5 42,5 100,0 135,0 10,0 P3TKA00CBJ P3TKA00MWJ
2,1/2” P3TFA2DAKMN 205,0 832,0 772,0 35,5 42,5 100,0 135,0 12,0 P3TKA00CBJ P3TKA00MWJ
3” P3TFA2EAKMN 205,0 832,0 772,0 35,5 42,5 100,0 135,0 12,0 P3TKA00CBJ P3TKA00MWJ

E A E
D D

F

B
C

Kit de montage modulaire Kit de fixation murale
Bride de fixation pour relier rapidement et Les supports de fixation apportent un soutien
facilement plusieurs corps de filtre. supplémentaire aux filtres équipant les
tuyauteries flexibles ou les équipements OEM.
G

Parker Hannifin Corporation
Pneumatic Division - Europe
734
