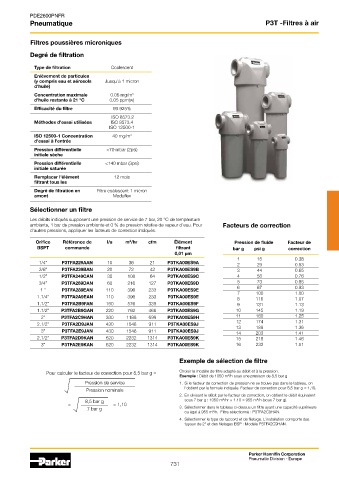

PDE2600PNFR
Pneumatique P3T -Filtres à air

Filtres poussières microniques

Degré de filtration

Type de filtration Coalescent
Enlèvement de particules
(y compris eau et aérosols Jusqu'à 1 micron
d'huile)
Concentration maximale 0.06 mg/m 3
d'huile restante à 21 °C 0.05 ppm(w)
Efficacité du filtre 99.925%
ISO 8573.2
Méthodes d'essai utilisées ISO 8573.4
ISO 12500-1
ISO 12500-1 Concentration 40 mg/m 3
d'essai à l'entrée
Pression différentielle <70 mbar (2psi)
initiale sèche
Pression différentielle <140 mbar (3psi)
initiale saturée
Remplacer l'élément 12 mois
filtrant tous les
Degré de filtration en Filtre coalescent 1 micron
amont Moduflex

Sélectionner un filtre

Les débits indiqués supposent une pression de service de 7 bar, 20 °C de température
ambiante, 1 bar de pression ambiante et 0 % de pression relative de vapeur d'eau. Pour Facteurs de correction
d'autres pressions, appliquer les facteurs de correction indiqués.
3
Orifice Référence de l/s m /hr cfm Élément Pression de fluide Facteur de
BSPT commande filtrant bar g psi g correction
0,01 µm
1 15 0.38
1/4” P3TFA229AAN 10 36 21 P3TKA00ES9A 2 29 0.53
3/8” P3TFA239BAN 20 72 42 P3TKA00ES9B 3 44 0.65
1/2” P3TFA249CAN 30 108 64 P3TKA00ES9C 4 58 0.76
3/4” P3TFA269DAN 60 216 127 P3TKA00ES9D 5 73 0.85
87
1 “ P3TFA289EAN 110 396 233 P3TKA00ES9E 6 100 0.93
1.00
7
1.1/4” P3TFA2A9EAN 110 396 233 P3TKA00ES9E 8 116 1.07
1.1/2” P3TFA2B9FAN 160 576 339 P3TKA00ES9F 9 131 1.13
1.1/2” P3TFA2B9GAN 220 792 466 P3TKA00ES9G 10 145 1.19
2” P3TFA2C9HAN 330 1188 699 P3TKA00ES9H 11 160 1.25
2.1/2” P3TFA2D9JAN 430 1548 911 P3TKA00ES9J 12 174 1.31
189
13
1.36
3” P3TFA2E9JAN 430 1548 911 P3TKA00ES9J 14 203 1.41
2.1/2” P3TFA2D9KAN 620 2232 1314 P3TKA00ES9K 15 218 1.46
3” P3TFA2E9KAN 620 2232 1314 P3TKA00ES9K 16 232 1.51
Exemple de sélection de filtre

Pour calculer le facteur de correction pour 8,5 bar g = Choisir le modèle de filtre adapté au débit et à la pression.
3
Exemple : Débit de 1050 m /h sous une presison de 8,5 bar g
Pression de service 1. Si le facteur de correction de pression ne se trouve pas dans le tableau, on
Pression nominale l'obtient par la formule indiquée. Facteur de correction pour 8,5 bar g = 1,10.
2. En divisant le débit par le facteur de correction, on obtient le débit équivalent
3
3
8,5 bar g sous 7 bar g : 1050 m /hr ÷ 1.10 = 955 m /h (sous 7 bar g).
= = 1,10
7 bar g 3. Sélectionner dans le tableau ci-dessus un filtre ayant une capacité supérieure
3
ou égal à 955 m /h. Filtre sélectionné : P3TFA2C9HAN.
4. Sélectionner le type de raccord et de filetage. L'installation comporte des
tuyaux de 2" et des filetages BSP : Modèle P3TFA2C9HAN.
