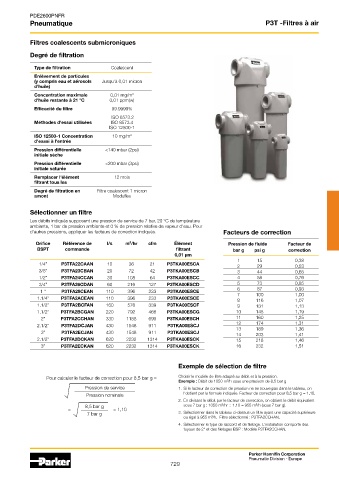

PDE2600PNFR
Pneumatique P3T -Filtres à air

Filtres coalescents submicroniques

Degré de filtration

Type de filtration Coalescent
Enlèvement de particules
(y compris eau et aérosols Jusqu'à 0,01 micron
d'huile)
Concentration maximale 0,01 mg/m 3
d'huile restante à 21 °C 0,01 ppm(w)
Efficacité du filtre 99.9999%
ISO 8573.2
Méthodes d'essai utilisées ISO 8573.4
ISO 12500-1
ISO 12500-1 Concentration 10 mg/m 3
d'essai à l'entrée
Pression différentielle <140 mbar (2psi)
initiale sèche
Pression différentielle <200 mbar (3psi)
initiale saturée
Remplacer l'élément 12 mois
filtrant tous les
Degré de filtration en Filtre coalescent 1 micron
amont Moduflex

Sélectionner un filtre
Les débits indiqués supposent une pression de service de 7 bar, 20 °C de température
ambiante, 1 bar de pression ambiante et 0 % de pression relative de vapeur d'eau. Pour
d'autres pressions, appliquer les facteurs de correction indiqués. Facteurs de correction

3
Orifice Référence de l/s m /hr cfm Élément Pression de fluide Facteur de
BSPT commande filtrant bar g psi g correction
0,01 µm
1 15 0,38
1/4” P3TFA22CAAN 10 36 21 P3TKA00ESCA 2 29 0,53
3/8” P3TFA23CBAN 20 72 42 P3TKA00ESCB 3 44 0,65
1/2” P3TFA24CCAN 30 108 64 P3TKA00ESCC 4 58 0,76
3/4” P3TFA26CDAN 60 216 127 P3TKA00ESCD 5 73 0,85
87
1 “ P3TFA28CEAN 110 396 233 P3TKA00ESCE 6 100 0,93
1,00
7
1.1/4” P3TFA2ACEAN 110 396 233 P3TKA00ESCE 8 116 1,07
1.1/2” P3TFA2BCFAN 160 576 339 P3TKA00ESCF 9 131 1,13
1.1/2” P3TFA2BCGAN 220 792 466 P3TKA00ESCG 10 145 1,19
2” P3TFA2CCHAN 330 1188 699 P3TKA00ESCH 11 160 1,25
2.1/2” P3TFA2DCJAN 430 1548 911 P3TKA00ESCJ 12 174 1,31
189
13
1,36
3” P3TFA2ECJAN 430 1548 911 P3TKA00ESCJ 14 203 1,41
2.1/2” P3TFA2DCKAN 620 2232 1314 P3TKA00ESCK 15 218 1,46
3” P3TFA2ECKAN 620 2232 1314 P3TKA00ESCK 16 232 1,51
Exemple de sélection de filtre

Pour calculer le facteur de correction pour 8,5 bar g = Choisir le modèle de filtre adapté au débit et à la pression.
3
Exemple : Débit de 1050 m /h sous une presison de 8,5 bar g
Pression de service 1. Si le facteur de correction de pression ne se trouve pas dans le tableau, on
Pression nominale l'obtient par la formule indiquée. Facteur de correction pour 8,5 bar g = 1,10.
2. En divisant le débit par le facteur de correction, on obtient le débit équivalent
3
8,5 bar g sous 7 bar g : 1050 m /hr ÷ 1,10 = 955 m /h (sous 7 bar g).
3
= = 1,10
7 bar g 3. Sélectionner dans le tableau ci-dessus un filtre ayant une capacité supérieure
ou égal à 955 m /h. Filtre sélectionné : P3TFA2CCHAN.
3
4. Sélectionner le type de raccord et de filetage. L'installation comporte des
tuyaux de 2" et des filetages BSP : Modèle P3TFA2CCHAN.
