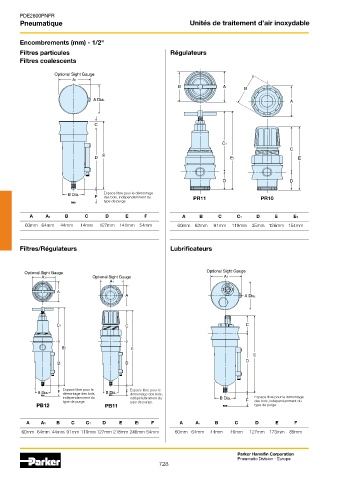

Page 721 - Catalogue Pneumatique

PDE2600PNFR
Pneumatique Unités de traitement d’air inoxydable

Encombrements (mm) - 1/2"

Filtres particules Régulateurs
Filtres coalescents

B A
B

A

C1
C
E1 E

D D

Espace libre pour le démontage
des bols, indépendamment du PR11 PR10
type de purge.

A A1 B C D E F A B C C1 D E E1
60mm 64mm 44mm 14mm 127mm 141mm 54mm 60mm 62mm 91mm 119mm 35mm 126mm 154mm

Filtres/Régulateurs Lubrificateurs

Optional Sight Gauge
A1 Optional Sight Gauge
A1
A
A

C1 C

E1 E

D D

1/8” 1/8”
Female Distance Required Distance Required
Female
Espace libre pour le
Espace libre pour le
Thread B Dia. F To Remove All Thread B Dia. F To Remove All
démontage des bols,
démontage des bols,
Bowls Regardless Bowls Regardless Espace libre pour le démontage
indépendamment du
indépendamment du
of Drain Option of Drain Option des bols, indépendamment du
type de purge.
type de purge.
PB12 PB11 type de purge.
A A1 B C C1 D E E1 F A A1 B C D E F
60mm 64mm 44mm 91mm 119mm 127mm 218mm 246mm 54mm 60mm 64mm 44mm 46mm 127mm 173mm 89mm
Parker Hannifin Corporation
Pneumatic Division - Europe
728
