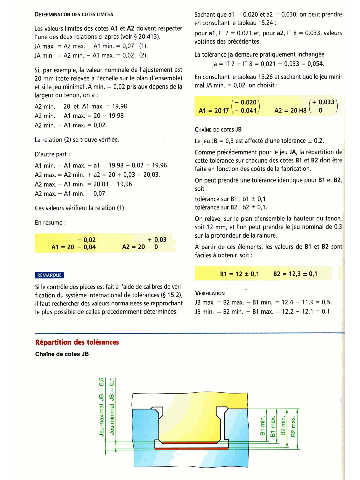

Page 83 - Guide du Dessinateur Industriel

D~RMINATION DES COTES UMITES Sachant que al = 0,020 et a2 = 0,030, on peut prendre
en consultant le tableau 15.24 :
Les valeurs limites des cotes Al et A2 doivent respecter
l'une des deux relations ci-après (voir 5 20.41 3). pour al, IT 7 = 0,021 et, pour a2, IT 8 = 0,033, valeurs
voisines des précédentes.
JA max. = A2 max. - Al min. = 0.07 (1).
JA min. = A2 min. - Al max. = 0,02 (2). La tolérance ja demeure pratiquement inchangée :
ja = IT 7 + IT 8 = 0,021 + 0,033 = 0,054.
Si, par exemple, la valeur nominale de l'ajustement est
20 mm (cote relevée A l'échelle sur le plan d'ensemble) En consultant le tableau 15.26 et sachant que le jeu mir
et si le jeu minimal JA min. = 0,02 pris aux dépens de la mal JA min. = 0,02, on choisit :
largeur du tenon, on a :
A2 min. = 20 et Al max. = 19,98.
A2 min. - Al max. = 20 - 19,98
A2 min. - Al max. = 0,02.
CHA~NE COTES JB
DE
La relation (2) se trouve vérifiée. Le jeu JB = 0,3 est affecté d'une tolérance + 0,2.
D'autre part : Comme précédemment pour le jeu JA, la répartition di
cette tolérance sur chacune des cotes 81 et 82 doit @tri
Al min. = Al max. - al = 19,98 - 0,02 = 19,96.
faite en fonction des coûts de la fabrication.
A2 max. = A2 min. + a2 = 20 + 0,03 = 20,03.
On peut prendre une tolérance identique pour B1 et 81
A2 max. - Al min. = 20,03 - 19,96
soit :
A2 max. - Al min. = 0,07.
tolérance sur BI : bl ? 0,l
Ces valeurs vérifient la relation (1). tolérance sur 82 : b2 2 0,l.
On relève, sur le plan d'ensemble la hauteur du tenon
tn résumé :
soit 12 mm, et l'on peut prendre le jeu nominal de O,:
sur la profondeur de la rainure.
A partir de ces éléments, les valeurs de 81 et 82 son
faciles A obtenir, soit :

Si le contrdle des pièces est fait A l'aide de calibres de véri-
fication du système international de tolérances (5 15.2). V~IFICATI~.
il faut rechercher des valeurs normalisées se rapprochant JB max. = B2 max. - B1 min. = 12.4 - 11,9 = 0,5.
le plus possible de celles précédemment déterminées. JB min. = 82 min. - 81 max. = 12,2 - 12,1 = 0,l.

Répartition des toiéranm
Chaîne de cotes JB
