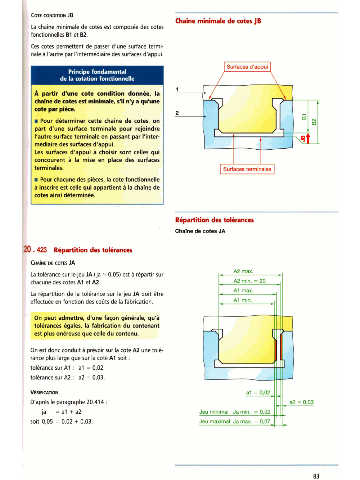

Page 82 - Guide du Dessinateur Industriel

I
COTE CONDmON JB
La chaîne minimale de cotes est composée des cotes
fonctionnelles 61 et B2.
Ces cotes permettent de paner d'une surface termi-
nale à l'autre par l'intermédiaire des surfaces d'appui.

À parfir d'une csb cundohun *cimier?, Ys
chaîne de cotes est minimale, s'il n'y a qu'une
cote par pièce.
déterminer cette chaîne de cotes, on
t d'une surface terminale pour rejoindre
1-autre surface terminale en passant par I'inter-
médiaire des surfaces d'appui.
Les surfaces d'appui à choisir sont celles qui
icourent à la mise en place des surfaces
terminales.
M
bur chacune des pièces, la cote fondionnellc
iriscrire est celle qui appartient à la chaîne de
cotes ainsi déterminée.

Sépartitii des tdarances
Chalne de cotes JA

La tolérance sur le jeu JA (ja = 0.05) est à répartir sur
chacune des cotes Al et A2.
I
La répartition de la tolérance sur le jeu JA doit être
effectuée en fonction des coûts de la fabrication.

On peu$ admettre, d'une façon générale, qu'i
toléran égales, la fabrication du contenan
est -'... '---ise que celle du -
-
-
1 Est doLonduit à prévoir sur la cote A2 une toi&
'
rance plus large que sur la cote Al soit :
tolérance sur Al : al = 0,02
tolérance sur A2 : a2 = 0,03.
1 V~IFICATION

l D'après le paragraphe 20.414 :
1 ja =ai + a2
soit 0,05 = 0.02 + 0.03.
