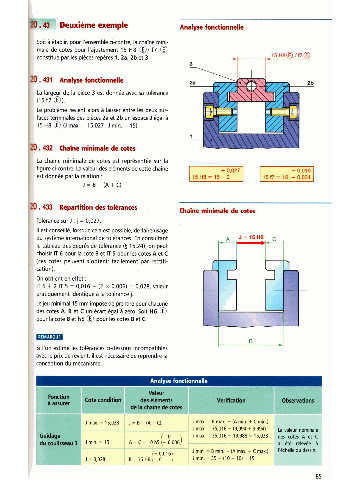

Deuxième exemple

Soit à établir, pour l'ensemble ci-contre, la chaîne mini-
male de cotes pour l'ajustement 15 H8 @/ f7 @
constitué par les piéces repères 1, 2a, 2b et 3.

La largeur de la pièce 3 est donnée avec sa tolérance
1 (1517 O).
I J
Le problème revient alors à laisser entre les deux sur-
faces terminales des pièces 2a et 2b un espace J égal à
15 H8 @ (J max = 15,027 ; min. = 15).

I
La chaine minimale de cotes est représentée sur la
figure ci-contre. La valeur des éléments de cette chaîne
est donnée par la relation :

C b minimale de cotes
Tolérance sur J : j = 0,027.
II est conseillé, lorsque cela est possible, de faire usage
du système international de tolérances. En consultant
le tableau des degrés de tolérance (5 15.24), on peut
choisir IT 6 pour la cote B et 17 5 pour les cotes A et C
(ces cotes peuvent s'obtenir facilement par rectifi-
cation).
On obtient en effet :
TT 6 + 2 IT 5 = 0,016 + (2 x 0,006) = 0,028, valeur
pratiquement identique à la tolérance j.
Le jeu minimal 15 mm impose de prendre pour chacune
des cotes A, B et C un écart égal à zéro. Soit H6 @
pour la cote B et h5 @ pour les cotes B et C.

Li l'on estime les tolérances ci-dessous incompatibles
I
avec le prix de revient, il est nécessaire de reprendre la
conception du mécanisme.

-
