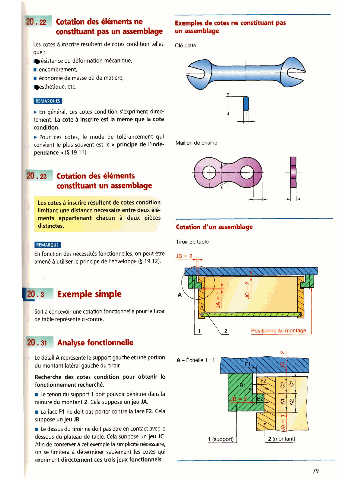

Page 78 - Guide du Dessinateur Industriel

I~onties61émentsne
constituant pas un assemblage

Ler cotes à inxrire résultent de cotes condition telles CI6 plate
que :
1 résistance ou déformation mkanique,
i encombrement,
, i économie de masse ou de mati&e,
esthétique, etc.
mimm

b En général, ces cotes condition s'expriment direc-
tement. La cote a inscrire est la même que la cote
condition.
b Pour ces cotes, le mode de tolérancement qui
, convient le plus souvent est le « principe de I'indé Maillon de chaîne
pendance » (5 19.1 1).

1 cotation des ~~ments
constituant un assemblage

-es .&es à inscrire résultent de cotes condition
limitant une distance nécessaire entre deux élé-
ments appartenant chacun à deux pièces
listincte! Cotation d'un ssembhqe

mmm Tiroir de table
En fonction des nécessités fonctionnelles, on peut être
amené à utiliser le principe de l'enveloppe (5 19.12).

Exemple simple
P"9
Soit à concevoir une cotation fonctionnelle pour le tiroir
de table représenté ci-contre.

9.31 haiyse fonctionnelle
Le détail A représente le support gauche et une portion A - Échelle 1 : 1 - r
du montant latéral gauche du tiroir.
Recherche des cotes condition pour obtenir le
fonctionnement recherché.
8 Le tenon du support 1 doit pouvoir pénétrer dans la
rainure du montant 2. Cela suppose un jeu JA.
8 La face FI ne doit pas porter contre la face F2. Cela
suppose un jeu JB.
8 Le dessus du tiroir ne doit pas être en contact avec le
dessous du plateau de table. Cela suppose un jeu JC. 1 2 (montant)
Afin de conserver A cet exemple la simplicité nécessaire,
on se limitera à déterminer seulement les cotes qui
expriment directement ces trois jeux fonctionnels.
