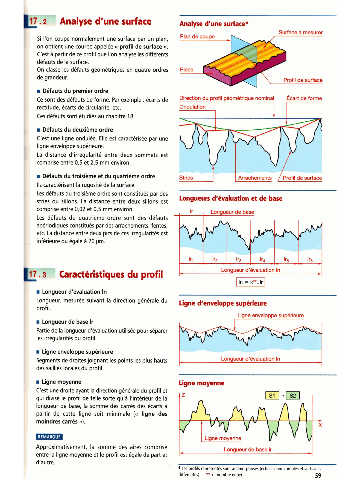

1 Analyse d'une surface
m Analyse d'une surface*
rn
Ptm decoupe
Si I'on coupe normalement une surface par un plan,
on obtient une courbe appelée u profil de surface ».
C'est à partir de ce profil que I'on analyse les différents
défauts de la surface.
On classe les défauts géométriques en quatre ordres
de grandeur. Profil de su-

i Défauts du premier ordre
Ce sont des défauts de forme. Par exemple : écarts de
rectitude. écarts de circularité, etc.
Ces défauts sont étudiés au chapitre 18.

i Défauts du deuxième ordre
C'est une ligne ondulée. Elle est caractérisée par une
ligne enveloppe supérieure.
La distance d'irrégularité entre deux sommets est
minprise entre 0,5 et 2,5 mm environ.
--
i Défauts du troisième et du quatrième ordre 1 Arrachements / Profil de su&~~
Ils caractérisent la rugosité de la surface.
Les défauts du troisiéme ordre sont constitués par des
stries ou sillons. La distance entre deux sillons est Lcmgue~ d'évaiwth et de base
comprise entre 0,02 et 0,5 mm environ.
Ir ,_ Longueur de base
Les défauts du quatriéme ordre sont des défauts 1
apériodiques constitués par des arrachements, fentes,
etc. La distance entre deux pics de ces irrégularités est
inférieure ou égale A 20 um.

C Longueur dlAvaluation In
pi=ïzq

i Longueur d'évaluation In
Longueur, mesurée suivant la direction générale du Ligne d'enveloppe supérieure
profil.
ügrre enveloppe supeileure
i Longueur de base Ir I
Partie de la longueur d'évaluation utilisée pour séparer
les irrégularités du profil.
i ligne enveloppe supérieure
Segments de droites joignant les points les plus hauts
des saillies locales du profil.

i ligne moyenne Ligne moyenne
C'est une droite ayant la direction générale du profil et -
qui divise le profil de telle sorte qu'à l'intérieur de la
longueur de base, la somme des carrés des écarts à
partir de cette ligne soit minimale (N ligne des
moindres carrés »).

Approximativement, la somme des aires comprise
entre la ligne moyenne et le profil est égale de part et
d'autre.
Les profils représentés sont anamorphosés (échelles horizontales et verticales
diiérentes). " : nombre entier. 59
