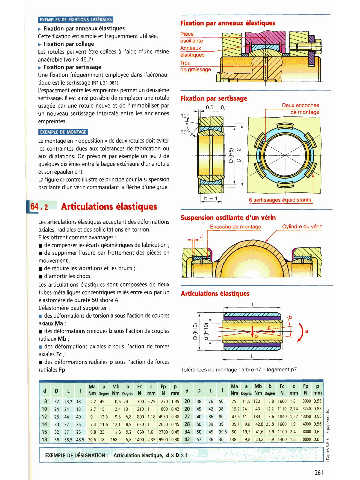

Fixation par anneaux irlastiques
Fixation par anneaux élastiques
Cette fixation est simple et fréquemment utilisée.
w Fixation par collage
Les rotules peuvent être collées à l'aide d'une résine
anaérobie (voir § 46.2)
w Fixation par sertissage
Une fixation fréquemment employée dans I'aéronau-
tique est le sertissage (NF L 31-081).
L'espacement entre les empreintes permet un deuxième
sertissage. II est ainsi possible de remplacer une rotule Fixation par zcrtlrsaga
usagée par une rotule neuve et de l'immobiliser par , , 0,5 t 0,l
un nouveau sertissage intercalé entre les anciennes
empreintes.

Le montage en N opposition )) de deux rotules doit éviter
les contraintes dues aux tolérances de fabrication ou
aux dilatations. On prévoira par exemple un jeu J de
quelques dixièmes entre la bague extérieure d'une rotule
et son épaulement.
La figure ci-contre illustre ce principe pour la suspension
oscillante d'un vérin commandant la flèche d'une grue.

Les articulations élastiques acceptent des déformations
axiales, radiales et des sollicitations en torsion.
Elles offrent comme avantages :
de compenser les écarts géométriques de fabrication ;
de supprimer l'usure par frottement des pièces en
mouvement ;
de réduire les vibrations et les bruits ;
d'amortir les chocs.
Les articulations élastiques sont composées de deu~
tubes métalliques concentriques reliés entre eux par un
élastomère de dureté 50 shore A.
L'élastomère peut supporter :
m des déformations de torsion a sous I'action de couples
axiaux Ma ;
des déformations coniques b sous I'action de couples
radiaux Mb ;
m des déformations axiales c sous I'action de forces
axiales Fc ;
des déformations radiales p sous I'action de forces
radiales Fp. Tolbrances de montage : arbre h7 - logement p7
