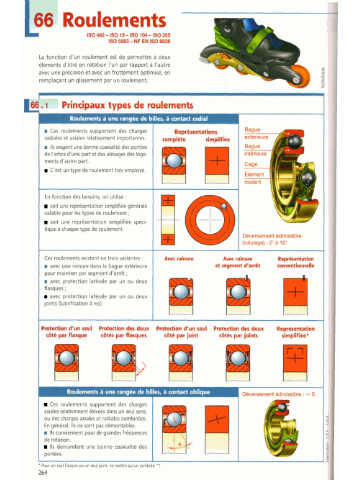

Roulements
ISO492-Is015-ISO101-ISO355
ISO 5!j9û - NF EN ISO 8828
La fonction d'un roulement est de permettre A deux
éléments d'être en rotation l'un par rapport A l'autre
avec une précision et avec un frottement optimisé, en
remplaçant un glissement par un roulement.
d Principaux types de roulements
B Ces roulements supportent des charges
radiales et axiales relativement importantes.
B Ils exigent une bonne coaxiaiiié des portées
de l'arbre d'une part ei des alésages des loge
ments d'autre part.
C'est un type de roulement très employé.
En fonction des besoins, on utilise :
soit une représentation simplifiée gbnkrale
valable pour les types de roulement ;
soit une reprdientation simplifiée spkci-
fiqm A chaque type de roulement.
Ces roulements existent en trois vatiantes : 1
B avec une rainure dans la bague extérieure I
pour maintien par segment d'arrêt ;
r avec protection latérale par un ou deux
flasques ;
avec protection latérale par un ou deux
joints (lubrification A vie).
Ces roulements supportent des charge
axiales relativement élevées dans un seul seM,
ou des charges axiales et radiales combinées.
En génbral, ils ne sont pas démontables.
B Ils conviennent pour de grandes fréquences
de rotation.
Ils demandent une bonne coaxialitb des '
* Pour un seul flasque ou un seul joint ne mettre qu'un symbole 1.
