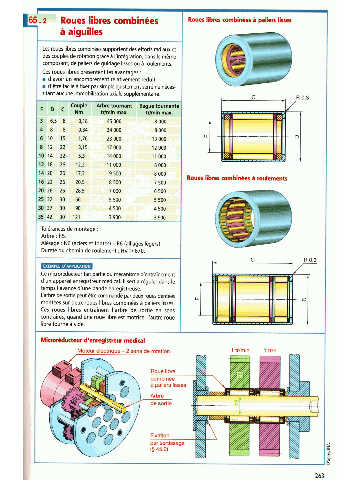

Page 259 - Guide du Dessinateur Industriel

- Roues libres combinees
a aiguilles

Les mues libres combinées supportent des efforts radiaux et
des couples de rotation grâce A l'intégration, dans le même
composant, de paliers de guidage lisses ou A roulements.
Ces roues libres présentent les avantages :
i d'avoir un encombrement relativement réduit,
i d'être facile A fixer par simple ajustement serré ne néces-
sitant aucune immobilisation axiale supplémentaire.

r u r tr/min max. 1 tr/min max. 1

Tolérances de montage :
Arbre : h5.
Alésage : N6 (aciers et fontes) - R6 (alliages légers).
Dureté du chemin de roulement : HV 2 670.

Ce microréducteur fait partie du mécanisme d'entraînement
d'un appareil enregistreur médical. II sert à réguler dans le
temps l'avance d'une bande enregistreuse.
Carbre de sortie peut être commandé par deux roues dentées
montées sur deux roues libres combinées à paliers lisses.
Ces roues libres entraînent l'arbre de sortie en sens
contraires, quand une roue libre est motrice, l'autre roue
libre tourne A vide.

Microréducteur d'enmghur médical
Moteur Blectrique - 2 sens de rotation
