P. 190

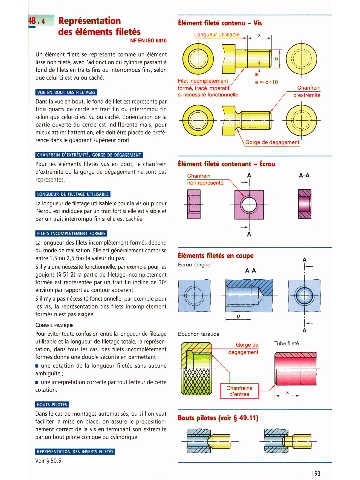

Représentation
          des éléments filetés



   Un élément fileté se  représente comme un élément
   lisse non fileté, avec l'adjonction du cylindre passant A
   fond de filets en traits fins ou interrompus fins, selon
   que celui-ci est vu ou caché.


   Dans la vue en bout, le fond de filet est représenté par
   trois quarts de cercle en trait fin ou interrompu fin
   selon que celui-ci est vu ou caché. L'orientation de la
   partie ouverte du cercle est  indifférente mais,  pour
   mieux attirer l'attention, elle doit être placée de préfé-
   rence dans le quadrant supérieur droit.


   Pour les éléments filetés vus  en  bout, le chanfrein
   d'extrémité ou la gorge de dégagement ne sont pas
   représentés.

          ' B'--mm*mIn-   ,Ar
   La longueur de filetage utilisable x pour la vis ou p pour
   l'écrou est indiquée par un trait fort si elle est visible et
   par un trait interrompu fin si elle est cachée.



   La longueur des filets incomplètement formés dépend
   du mode de réalisation. Elle est généralement comprise
   entre 1,5 ou 2,5 fois la valeur du pas.
   S'il y a une nécessité fonctionnelle, par exemple pour les   Écrou borgne   A-A
   goujons (5  51.2) la partie de filetage incomplètement
   formée est représentée par un trait fin incliné de 30"
   environ par rapport au contour apparent.
   S'il n'y a pas nécessité fonctionnelle, par exemple pour
   les vis,  la représentation des filets incomplètement
   formés n'est pas exigée.
   CONSEIL  PRATIQUE
   Pour éviter toute confusion entre la longueur de filetage   Bouchon taraudé
   utilisable et la longueur de filetage totale, la représen-             Tube fileté
   tation,  dans tous les cas,  des  filets incomplètement     ~avpa
   formés donne une double sécurité en permettant :
   8 une cotation de la longueur filetée sans aucune
   ambiguïté ;
   8 une interprétation correcte par tout lecteur de cette
   cotation.



   Dans le cas de montages automatisés, ou si l'on veut
   faciliter la  mise en  place,  on assure le préposition-
   nement correct de la vis en terminant son extrémité
   par un bout pilote conique ou cylindrique.



   Voir 5 50.5.
