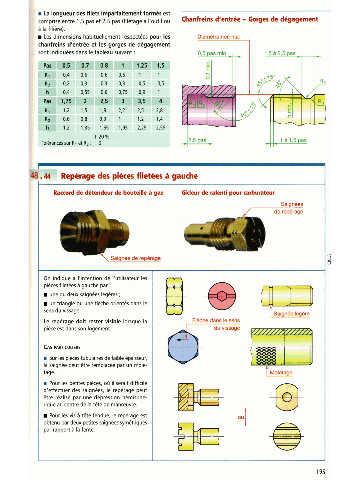

Page 192 - Guide du Dessinateur Industriel

La longueur des filets imparfaitement formés est
comprise entre 1.5 pas et 2,5 pas (filetage A l'outil ou Chanfreins d'entrée - Gorges da dégagment
P la filière).
Les dimensions habituellement respectées pour les
chanfreins d'entrée et les gorges de dégagement
sont indiquées dans le tableau suivant :

Repérage des pièces filetks A gauche
-- -
ûaccord da détenk de boutdie à gaz Gideur da ralenti pour carburateur

On indique a l'intention de l'utilisateur les
pièces filetées A gauche par :
une ou deux saignées légéres ;
un triangle ou une flèche orientés dans le
sens du vissage.
Le repérage doit rester visible lorsque la
pièce est dans son logement.

m Sur les pièces tubulaires de faible épaisseur,
la saignée peut être remplacée par un mole-
tage.
i Pour les petites pièces, où il serait difficile
d'effectuer des saignées, le repérage peut
être réalisé par une dépression hémisphé-
rique au centre de la tête de manœuvre.
Pour les vis A tête fendue, le repérage est
obtenu par deux petites saignées symétriques
par rapport 4 la fente.
