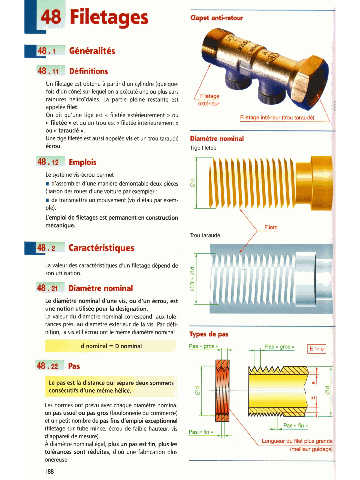

Page 185 - Guide du Dessinateur Industriel

w 3 Filetages

Généralités

Un filetage est obtenu A partir d'un cylindre (quelque
fois d'un cône) sur lequel on a exécuté une ou plusieurs
rainures hélicoïdales. La partie pleine restante est
appelée filet.
On dit qu'une tige est « filetée extérieurement » ou
« filetée » et qu'un trou est « filetée intérieurement ))
OU « taraudé m.
Une tige filetée est aussi appelée vis et un trou taraudé Diamètre nominal
écrou. Tige filetée
48.12 Emplois

Le système vis-écrou permet :
i d'assembler d'une maniére démontable deux pièces
(liaison des roues d'une voiture par exemple) ;
i de transmettre un mouvement (vis d'étau par exem-
ple).
L'emploi de filetages est permanent en construction Trou taraud6 k
-
mécanique.

Caract éristiques

La valeur des caraaMstiques d'un filetage dépend de
son utilisation.

- -. ' Diamètre nominal
Le diamètre nominal d'une vis, ou d'un écrou, est
une notion utilisée pour la désignation.
La valeur du diamètre nominal correspond, aux tolé-
rances près, au diamètre extérieur de la vis. Par défi-
nition '? vis et l'écrou ont le même diamètre nominal :

d nominal

pas1lef.t h,&tance qui sépare deux cnmmni
nsécutif me même hélice.
Les nornir, ont picrd avec chaque diamètre nominal
un pas usuel ou pas gros (boulonnerie du commerce)
et un petit nombre de pas fins d'emploi exceptionnel
(filetage sur tube mince, écrou de faible hauteur, vis
d'appareil de mesure).
A diamètre nominal égd, plus un pas est fin, plus les
tolérances sont réduites, d'où une fabrication plus
onéreuse.
