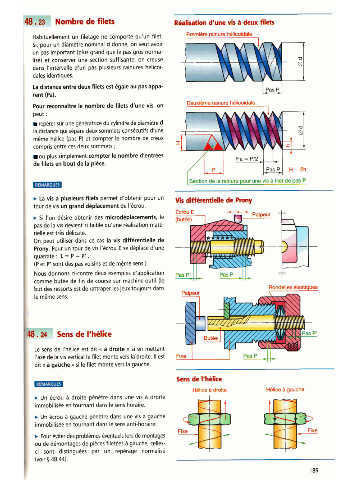

Habituellement un filetage ne comporte qu'un filet.
Si, pour un diamètre nominal d donné, on veut avoir
un pas important (plus grand que le pas gros norma-
lisé) et conserver une section suffisante, on creuse
dans l'intervalle d'un pas plusieurs rainures hélicoF
dales identiques.
La distance entre deux filets est égale au pas appa-
rent (Pa).

Pour reconnaître le nombre de filets d'une vis, on
peut :
repérer sur une génératrice du cylindre de diamètre d
la distance qui sépare deux sommets consécutifs d'une
même hélice (pas P) et compter le nombre de creux
compris entre ces deux sommets ;
ou plus simplement compter le nombre d'entrées
de filets en bout de la pièce.

b La vis a plusieurs filets permet d'obtenir pour un
tour de vis un grand déplacement de l'écrou. .
b Si l'on désire obtenir des microdéplacements, le
pas de la vis devient si faible qu'une rbalisation maté-
rielle est très délicate.
On peut utiliser dans ce cas la vis différentielle de
Prony. Pour un tour de vis l'écrou E se déplace d'une
quantité : L = P - P' .
(P et P' sont des pas voisins et de même sens.)
Nous donnons ci-contre deux exemples d'application
comme butée de fin de course sur machine-outil (le
but des ressorts est de rattraper les jeux toujours dans
le même sens.

Sens de I'héiice

Le sens de l'hélice est dit N A droite )) si en mettant
l'axe de la vis vertical le filet monte vers la droite. II est
dit (( à gauche )) si le filet monte vers la gauche.

b Un écrou à droite pénètre dans une vis à droite
immobilisée en tournant dans le sens horaire.
b Un écrou A gauche phètre dans une vis à gauche
immobilisée en tournant dans le sens anti-horaire.
b Pour éviter des problèmes éventuels lors de montages
ou de demontages de pièces filetées A gauche, celles-
ci sont distinguées par un repérage normalisé
(voir 5 48.44).
