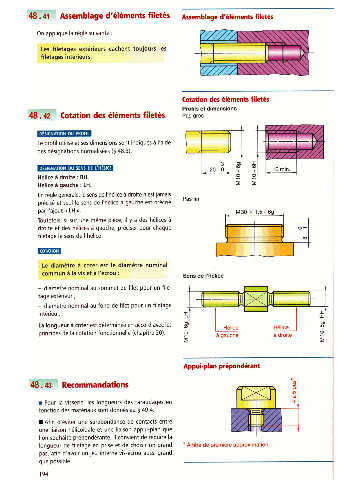

On applique la règle suivante :
!s filetages extérieurs cachent toujours les
etages intérieurs. .. I 2a

Cataion des «ém«ib flletcr
Profils et dimensions
dation des éléments filetés Pas gros

Le profil utilisé et ses dimensions sont indiqués à l'aide
des désignations normalisées (5 48.3).

Hélice à droite : RH.
Hélice 4 gauche : LH.
En règle générale, le sens de I'hélice à droite n'est jamais
précisé et seul le sens de l'hélice à gauche est précisé Pas fin
par l'ajout LH ».
Toutefois, si sur une même pièce, il y a des hélices à
droite et des hélices à gauche, préciser pour chaque
filetage le sens de I'hélice.

amètre à coter est le diamètre nomir
iun à la vis et à l'écrou :
Sens de I'héiice
- diamhtre nominal au sommet de filet pour un file-
tage extérieur ;
- diamètre nominal au fond de filet pour un filetage
intérieur.
La longueur à coter est déterminée en accord avec les
principes de la cotation fonctionnelle (chapitre 20).

Appui-plan prépondérant

&L 42-1 Recommandations L

rn Pour la visserie, les longueurs des taraudages en
fonction des matériaux sont donnés au 5 49.4.
Afin d'éviter une surabondance de contacts entre w-
une liaison hélicoïdale et une liaison appui-plan que
l'on souhaite prépondérante, il convient de réduire la
longueur de filetage en prise et de choisir un grand *hm de premlh approximation.
pas, afin d'avoir un jeu interne vis-écrou aussi grand
Que possible.
