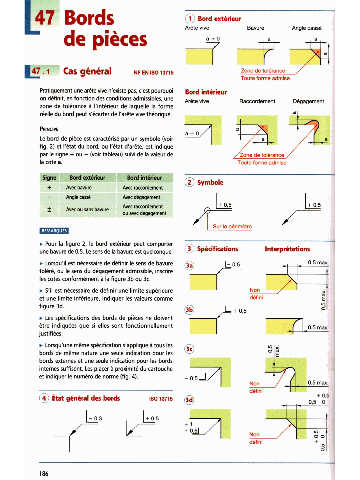

Page 184 - Guide du Dessinateur Industriel
P. 184

-           Bords



             de pièces








      Pratiqwment une arête vive n'existe pas, c'est pourquoi   Bord intérieur
     on définit, en fonction des conditions admissibles, une
                                                Adte vive       Raccordement
     zone de tolérance A l'intérieur  de laquelle la forme
      réelle du bord peut s'écarter  de l'arête vive théorique.
      PwwPE
      Le bord de pièce est caractérisé par un symbole (voir
     fig. 2) et l'état du bord, ou l'état  d'arête,  est indiqué
     par le signe + ou - (voir tableau) suivi de la valeur de
     la cote a.













     b Pour la figure 2,  le bord extérieur peut comporter
     une bavure de 0.5.  Le sens de la bavure est quelconque.
       Lorsqu'il est nécessaire de définir le sens de banire
     toléré, ou le sens du dégagement admissible,  inscrire
     les cotes conformément A la figure 3b ou 3c.
     b S'il  est nécessaire de définir une limite supérieure
     et une limite inférieure, indiquer les valeurs comme
     figure 3d.
     b Les spécifications des  bords de pièces ne doivent
     être indiquées que si elles sont fonctionnellement
     justifiées.
     b Lorsqu'une même spécification s'applique A tous les
     bords de même nature une seule indication pour les
     bords externes et une seule indication pour les bords
     internes suffisent. Les placer A proximité du cartouche
     et indiquer le numéro de norme (fig. 4).
