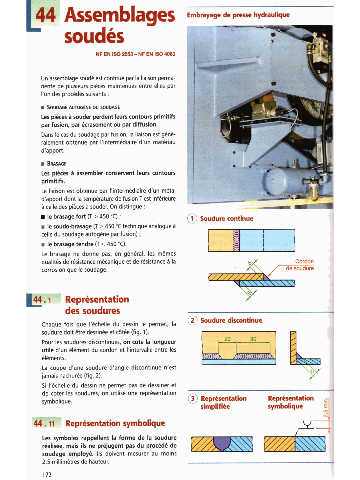

Page 170 - Guide du Dessinateur Industriel

Embrayage de pressa hydraulique
1

Un assemblage soudé est contitué par la liaison perma
nente de plusieurs pièces maintenues entre elles par
l'un des procédés suivants :
m SOUDAGE AUTOGÈNE OU SOUDAGE
Les pièces A souder perdent leurs contours primitifs
par fusion, par écrasement ou par diffusion.
Dans le cas du soudage par fusion, la liaison est géné-
ralement obtenue par I'intermédiaire d'un matériau
d'apport.

Les pièces B assembler conservent leurs contours
primitifs.
La liaison est obtenue par I'intermédiaire d'un métal
d'apport dont la temperature de fusion T est inférieure
à celle des pièces à souder. On distingue :
le brasage fort (T > 450 OC) ;
le
i soudo-brasage (T > 450 OC technique analogue à
celle du soudage autoghne par fusion) ;
i brasage tendre (T < 450 "0.
le
Le brasage ne donne pas, en génbral, les mêmes
cmkm
qualités de résistance mécanique et de résistance A la ,A
corrosion que le soudage. 7
Y

Représentaion
des soudures
@Swdurediue
Chaque fois que l'échelle du dessin le permet, la 3
soudure doit être dessinée et côtée (fig. 1). l --
utile d'un &ment du cordon et l'intervalle entre les - bi
Pour les soudures discontinues, on cote la longueur

éléments.
La coupe d'une soudure d'angle discontinue n'est
jamais hachurée (fig. 2).
Si l'échelle du dessin ne permet pas de dessiner et
de coter les soudures, on utilise une représentation
mbolique. O- m-
rimpliiicc Iymbdiquc

-
Les symboles rappellent la forme de la soudure
réalisée, mais ils ne préjugent pas du procédb de
soudage employé. Ils doivent mesurer au moins
2,5 millimètres de hauteur.
