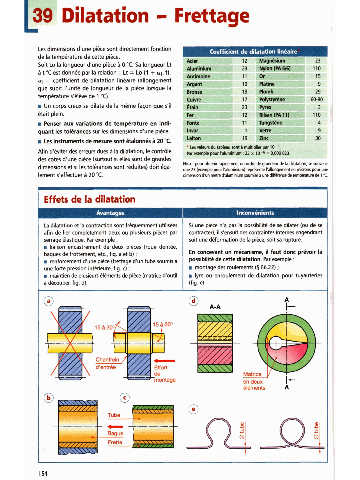

B Dilatation - Frettage

Les dimensions d'une pièce sont directement fonction
de la température de cette pièce.
Soit Lo la longueur d'une pièce A O OC. Sa longueur Lt
A t OC est donnée par la relation : Lt = Lo (1 + ai. t).
ai = coefficient de dilatation linéaire (allongement
que subit l'unité de longueur de la pièce lorsque la
température s8é1&ve de 1 OC).
8 Un corps creux se dilate de la même façon que s'il
&ait plein.
8 Penser aux variations de température en indi-
quant les tolérances sur les dimensions d'une pièce.
8 Les instruments de mesure sont &alonnés ài 20 "C.
Afin d'éviter des erreurs dues A la dilatation, le contrde
des cotes d'une pièce (surtout si dles sont de grandes
dimensions et si les tolérances sont réduites) doit éga-
lement s'effectuer A 20 OC.

1 Effets de la dilatation

Avantaaes 1 Incsnvénients 1
La dilatation et la contraction sont fréquemment utilisées Si une pièce n'a pas la possibilité de se diiater (ou de se
afin de lier complètement deux ou plusieurs pièces par contracter), il s'ensuit des contraintes internes engendrant
serrage élastique. Par exemple : soit une déformation de la pièce, soit sa rupture.
i liaison encastrement de deux pièces (roue dentée,
En concevant un mécanisme, il faut donc prévoir la
bagues de frottement, etc., fig. a et b) ;
8 renforcement d'une pièce (frettage d'un tube soumis A possibilité de cette dilatation. Par exemple :
une forte pression intérieure, fig. c) ; i montage des roukments (5 66.22) ;
8 maintien de plusieurs ékwnts de pièce (matrice d'outil i lyre ou enroulement de dilatation pour tuyauteries
A découper, fig. d). (fig. el.

@ A-A
