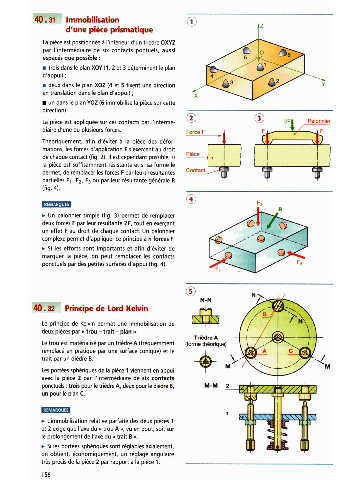

d'une pièce prismatique
La pièce est positionnée A l'intérieur d'un trièdre OXYZ
par I'intermédiaire de six contacts pontuels, aussi
espacés que possible :
m trois dans le plan XOY (1,2 et 3 déterminent le plan
d'appui) ;
m deux dans le plan XOZ (4 et 5 fixent une direction
en translation dans le plan d'appui) ;
un dans le plan YOZ (6 immobilise la pièce sur cette
direction).
La pièce est appliquée sur ces contacts par l'intermé-
diaire d'une ou plusieurs forces.
Théoriquement, afin d'éviter A la pièce des défor-
mations, les forces d'application F s'exercent au droit
de chaque contact (fig. 2). II est cependant possible, si
la pièce est suffisamment résistante et si sa forme le
permet, de remplacer les forces F par leurs résultantes
partielles FI, F2, F3 OU par leur résultante générale R
(fig. 4).

b Un palonnier simple (fig. 3) permet de remplacer
deux forces F par leur résultante 2F, tout en exerçant
un effet F au droit de chaque contact. Un palonnier
complexe permet d'appliquer ce principe A n forces F.
b Si les efforts sont importants et afin d'éviter de
marquer la pièce, on peut remplacer les contacts
ponctuels par des petites surfaces d'appui (fig. 4).

O
N-N
Rincipe de Lord Kehrin

Le principe de Kelvin permet une immobilisation de
deux pièces par u trou -trait - plan m.
TMn, A
Le trou est matérialisé par un trièdre A (fréquemment (fme théorique) 1
remplacé en pratique par une surface conique) et le
trait par un dièdre B.
Les portées sphériques de la pièce 1 viennent en appui
avec la pièce 2 par I'intermédiaire de six contacts -
ponctuels : trois pour le trièdre A, deux pour le dièdre B, M-M
un pour le plan C.

b L'immobilisation relative parfaite des deux pièces 1
et 2 exige que I'axe du « trou A », vu en bout, soit sur
le prolongement de I'axe du « trait B D.
b Si les portées sphériques sont réglables axialement,
on obtient, économiquement, un réglage angulaire
très précis de la pièce 2 par rapport A la pièce 1.
