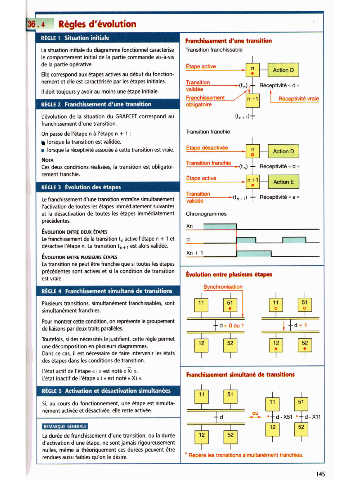

1 REGLE 1 Situation initiale 1
hmhbmwnd'wbrwnbn
La situation initiale du diagramme fonctionnel caractérise Transition franchissable
le comportement initial de la partie commande vis-&vis
de la partie opérative.
Elle correspond aux étapes actives au début du fonction-
nement et elle est caractérisée par les étapes initiales.
II doit toujours y avoir au moins une étape initiale.

Cévdution de la situation du GRAKET correspond au
franchissement d'une transition.
Transition franchi
On passe de l'étape n A i'btape n + 1 :
lorsque la transition est validée,
rn lorsque la rhp@& assocSe A cette transition est mie. Action D 1
m-
NOTA
Ces deux conditions réalisées, la transition est obiigatoi-
rement franchie.

Le franchii d'une transition-mTne simuitanément
i'activation de toutes les éta~es immediatemrht suivantes
et la desactivation de tout& les étapes immédiatement Chronogrammes
précedentes.
Évoumo~ ENTRE DEUX hm
Le franchissement de la transition t, active I'étape n + 1 et
désactive i'étape n. La transition t,+ est alors validée.
Éw~u~icm ENTRE PUlSKURS hm
La transition ne peut &tre franchie que si toutes les étapes
précédentes sont actives et si la condition de transition
est vraie.

I Plusieurs transitions, simultanément franchissables, sont
simultanément franchies.
Pour montrer cette condiin, on repkmte le groupement
de liaisons par deux traits paralléles.
Toutefois, si des nécessités le justifient, cette règle permet
une décomposition en plusieurs diagrammes.
Dans ce cas, il est nécessaire de faire inte~enir les états
des étapes dans les conditions de transition.
I L'état actif de l'étape u i » est noté u Xi ».
L'état inactif de I'étape u i » est noté (( Xi u.

Si, au cours du fonctionnement, une étape est simulta-
nément activée et désactivée, elle reste activée.

La durée de franchissement d'une transition, ou la durée
d'activation d'une étape, ne sont jamais rigoureusement
nulles, même si théoriquement ces durées peuvent être
rendues aussi faibles qu'on le désire.
