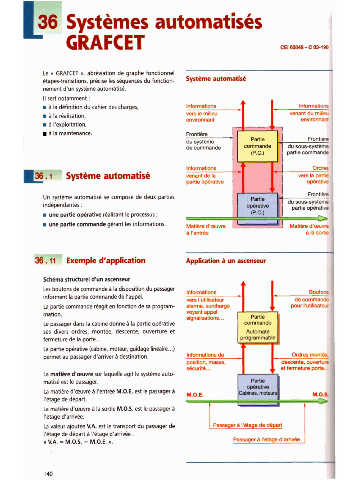

136 w Systèmes automatisés
GRAFCET
Le a GRAKET », abréviation de graphe fonctionnel
étapes-transitions, précise les séquences du fonction-
nement d'un systéme automatisé.
II sert notamment :
8 à la definition du cahier des charges,
8 à la r6alisation,
8 à l'exploitation,
A la maintenance. Frontih
du système Partie Front*
I (P.C.) partie command
de commande du8oo&systèm
Un système automatisé se compose de deux parties
indépendantes :
8 une partie operative réalisant le processus ;
8 une partie commande gérant les informations.
Schéma structurel d'un ascenseur
Les boutons de commande à la disposition du passager
informent la partie commande de i'appei.
La partie commande réagit en fonction de sa program-
mation.
Le passager dans la cabine donne A la partie opérative
ses divers ordres, montée, descente, ouverture et
fermeture de la porte ...
La partie opérative (cabine, moteur, guidage linéaire ...)
permet au passager d'arriver à destination.
La matière d'œuvre sur laquelle agit le systeme auto-
matisé est le passager.
La matière d'œuvre à l'entrée M.O.E. est le passager à
l'étage de départ.
La matiére d'œuvre a la sortie M.O.S. est le passager à
l'étage d'arrivée.
La valeur ajoutée MA. est le transport du passager de
i'étage de départ à i'étage d'arrivée :
a V.A. = M.O.S. - M.O.E. ».
