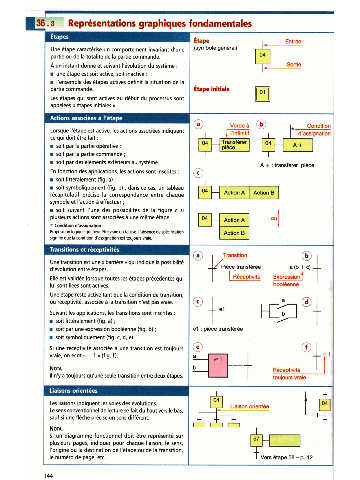

Page 143 - Guide du Dessinateur Industriel

II Reprêmntatknr graphiques fondamerrtales

Une étape caractérise un comportement invariant d'une
partie ou de la totalité de la partie commande.
A un instant donné et suivant l'évolution du systhme :
i une étape est soit active, soit inactive ;
i l'ensemble des étapes actives definit la situation de la
partie commande.
Les étapes qui sont actives au début du processus sont
appelées « étapes initiales ».
-
Actions associées à l'étape 1

Lorsque I'étape est active, les actions associées indiquent 1
ce qui doit être fait : A
i soit par la partie opérative ;
i soit par la partie commande ;
soit
i par des déments extérieurs au système.
A+:tramfém pièce
En fonction des applications, les actions sont inscrites : O
i soit liralement (fig. a) ;
i soit symboliquement (fig. b) ; dans ce cas, un tableau
récapitulatif précise la correspondance entre chaque Action A 1 Mion B 1
symbole et l'action A effectuer ; 7
i soit suivant l'une des possibilités de la figure c si
plusieurs actions sont associées A une même étape. t
* Condii d'assignation :
RopoYbjon logique qui peut être mie ou fausse. L'absence & spéafication
signifie que la condition d'assignation est t-n mie.

Une transition est une « barrière » qui indique la possibilité
d'évolution entre étapes.
Elle est validée lorsque toutes les étapes précédentes qui
lui sont liées sont actives.
Une étape reste active tant que la condition de transition,
ou réceptivité, associée A la transition n'est pas vraie.
Suivant les applications, les transitions sont inscrites :
i soit littéralement (fig. a) ;
i soit par une expression booléenne (fig. b) ; el : pib transférée
i soit symboliquement (fig. c, d, e).
Si une réceptivité associée A une transition est toujours
vraie, on écrit « = 1 » (fig. f).
NOTA
II n'y a toujours qu'une seule transition entre deux étapes.

Les liaisons indiquent les voies des évolutions.
Le sens conventionnel de lecture se fait du haut vers le bas,
sauf si une flèche précise un sens différent.
NOTA
Si un diagramme fonctionnel doit être représenté sur
plusieurs pages, indiquer pour chaque liaison, le sens,
l'origine ou la destination de I'étape ou de la transition,
le numéro de page, etc.
