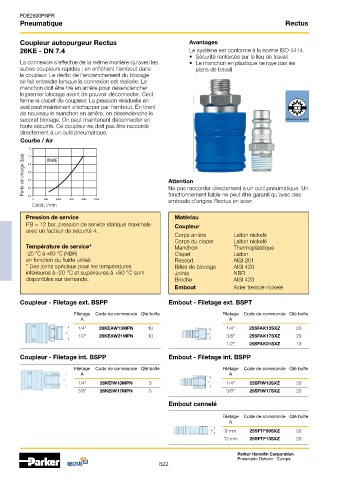

Page 815 - Catalogue Pneumatique

PDE2600PNFR
Pneumatique Rectus

Coupleur autopurgeur Rectus Avantages
26KE - DN 7.4 Le système est conforme à la norme ISO 4414.
• Sécurité renforcée sur le lieu de travail
La connexion s‘effectue de la même manière qu‘avec les • Le manchon en plastique ne raye pas les
autres coupleurs rapides : en enfichant l‘embout dans plans de travail
le coupleur. Le déclic de l‘enclenchement du blocage
se fait entendre lorsque la connexion est réalisée. Le
manchon doit être tiré en arrière pour désenclencher
le premier blocage avant de pouvoir déconnecter. Ceci
ferme le clapet du coupleur. La pression résiduelle en
aval peut maintenant s‘échapper par l‘embout. En tirant
de nouveau le manchon en arrière, on désenclenche le
second blocage. On peut maintenant déconnecter en Anti-pression résiduelle
toute sécurité. Ce coupleur ne doit pas être raccordé
directement à un outil pneumatique.
Courbe / Air

Perte de charge (bar) Attention

Ne pas raccorder directement à un outil pneumatique. Un
fonctionnement fiable ne peut être garanti qu’avec des
embouts d’origine Rectus en acier.
Débit, l/min

Pression de service Matériau
PB = 12 bar, pression de service statique maximale Coupleur
avec un facteur de sécurité 4.
Corps arrière Laiton nickelé
Corps du clapet Laiton nickelé
Température de service* Manchon Thermoplastique
-20 °C à +60 °C (NBR) Clapet Laiton
en fonction du fluide utilisé. Ressort AISI 301
* Des joints spéciaux pour les températures Billes de blocage AISI 420
inférieures à -20 °C et supérieures à +60 °C sont Joints NBR
disponibles sur demande. Broche AISI 420
Embout Acier trempé nickelé

Coupleur - Filetage ext. BSPP Embout - Filetage ext. BSPT

Filetage Code de commande Qté boîte Filetage Code de commande Qté boîte
A A
1/4” 26KEAW13MPN 10 1/4” 25SFAK13SXZ 20
1/2” 26KEAW21MPN 10 3/8” 25SFAK17SXZ 20
1/2” 25SFAK21SXZ 10
Coupleur - Filetage int. BSPP Embout - Filetage int. BSPP

Filetage Code de commande Qté boîte Filetage Code de commande Qté boîte
A A
1/4” 26KEIW13MPN 5 1/4” 25SFIW13SXZ 20
3/8” 26KEIW17MPN 5 3/8” 25SFIW17SXZ 20

Embout cannelé

Filetage Code de commande Qté boîte
A
9 mm 25SFTF09SXZ 20
13 mm 25SFTF13SXZ 20
