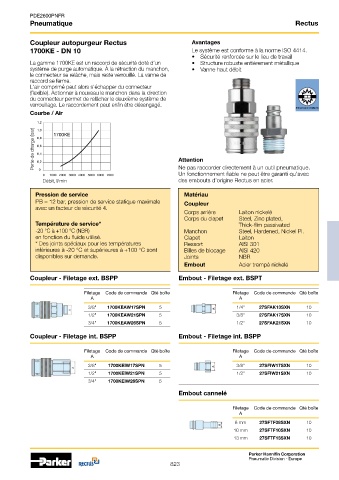

PDE2600PNFR
Pneumatique Rectus

Coupleur autopurgeur Rectus Avantages
1700KE - DN 10 Le système est conforme à la norme ISO 4414.
• Sécurité renforcée sur le lieu de travail
La gamme 1700KE est un raccord de sécurité doté d‘un • Structure robuste entièrement métallique
système de purge automatique. À la rétraction du manchon, • Vanne haut débit
le connecteur se relâche, mais reste verrouillé. La vanne de
raccord se ferme.
L‘air comprimé peut alors s‘échapper du connecteur
(flexible). Actionner à nouveau le manchon dans la direction
du connecteur permet de relâcher le deuxième système de
verrouillage. Le raccordement peut enfin être désengagé.
Anti-pression résiduelle
Courbe / Air
1,2 1700KE
Perte de charge (bar) 0,8 Attention
1,0

0,6
0,4
0,2
0
Un fonctionnement fiable ne peut être garanti qu’avec
0 1000 2000 3000 4000 5000 6000 7000 Ne pas raccorder directement à un outil pneumatique.
Débit, l/min des embouts d’origine Rectus en acier.
Pression de service Matériau
PB = 12 bar, pression de service statique maximale Coupleur
avec un facteur de sécurité 4.
Corps arrière Laiton nickelé
Corps du clapet Steel, Zinc plated,
Température de service* Thick-film passivated
-20 °C à +100 °C (NBR) Manchon Steel, Hardened, Nickel PI.
en fonction du fluide utilisé. Clapet Laiton
* Des joints spéciaux pour les températures Ressort AISI 301
inférieures à -20 °C et supérieures à +100 °C sont Billes de blocage AISI 420
disponibles sur demande. Joints NBR
Embout Acier trempé nickelé

Coupleur - Filetage ext. BSPP Embout - Filetage ext. BSPT

Filetage Code de commande Qté boîte Filetage Code de commande Qté boîte
A A
3/8" 1700KEAW17SPN 5 1/4" 27SFAK13SXN 10
1/2" 1700KEAW21SPN 5 3/8" 27SFAK17SXN 10
3/4" 1700KEAW26SPN 5 1/2" 27SFAK21SXN 10

Coupleur - Filetage int. BSPP Embout - Filetage int. BSPP

Filetage Code de commande Qté boîte Filetage Code de commande Qté boîte
A A
3/8" 1700KEIW17SPN 5 3/8" 27SFIW17SXN 10
1/2" 1700KEIW21SPN 5 1/2" 27SFIW21SXN 10
3/4" 1700KEIW26SPN 5
Embout cannelé

Filetage Code de commande Qté boîte
A
8 mm 27SFTF08SXN 10
10 mm 27SFTF10SXN 10
13 mm 27SFTF13SXN 10

Parker Hannifin Corporation
Pneumatic Division - Europe
823
