Pneumatique Régulateurs de pression de précision - Lucifer

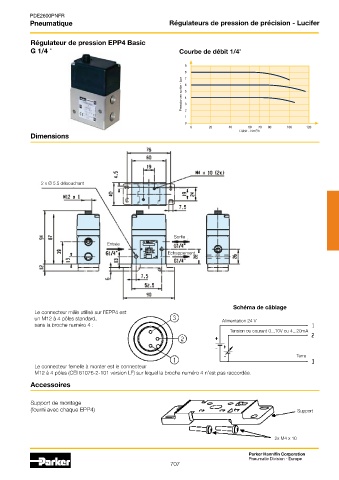

Régulateur de pression EPP4 Basic
G 1/4 " Courbe de débit 1/4"
9
8 7
Pression en sortie - bar Outlet pressure - bar 6 5 4 3
1 2
0
0 20 40 60 70 80 100 120
3
Flow rate - Nm /h
3
Débit - Nm /h
Dimensions
2 x Ø 5.5 débouchant
Sortie
Entrée
Echappement
Schéma de câblage
Le connecteur mâle utilisé sur l’EPP4 est
un M12 à 4 pôles standard, Alimentation 24 V
sans la broche numéro 4 :
Tension ou courant 0...10V ou 4...20mA
Terre
Le connecteur femelle à monter est le connecteur
M12 à 4 pôles (CEI 61076-2-101 version LF) sur lequel la broche numéro 4 n’est pas raccordée.
Accessoires
Support de montage
(fourni avec chaque EPP4) Support
2x M4 x 10
