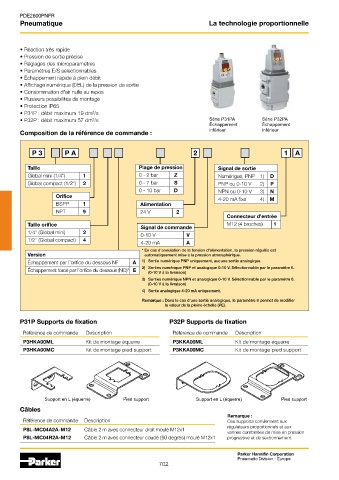

PDE2600PNFR
Pneumatique La technologie proportionnelle

• Réaction très rapide
• Pression de sortie précise
• Réglages des microparamètres
• Paramètres E/S sélectionnables
• Échappement rapide à plein débit
• Affichage numérique (DEL) de la pression de sortie
• Consommation d'air nulle au repos
• Plusieurs possibilités de montage
• Protection IP65
3
• P31P : débit maximum 19 dm /s
• P32P : débit maximum 57 dm /s Série P31PA Série P32PA
3
Échappement Échappement
Composition de la référence de commande : inférieur inférieur

P 3 P A 2 1 A

Taille Plage de pression Signal de sortie
Global mini (1/4") 1 0 - 2 bar Z Numérigue, PNP 1) D
Global compact (1/2") 2 0 - 7 bar S PNP ou 0-10 V 2) P
0 - 10 bar D NPN ou 0-10 V 3) N
Orifice 4-20 mA fixe 4) M
BSPP 1 Alimentation
NPT 9 24 V 2
Connecteur d’entrée
Taille orifice Signal de commande M12 (4 broches) 1
1/4" (Global mini) 2 0-10 V V
1/2" (Global compact) 4
4-20 mA A
* En cas d’annulation de la tension d’alimentation, la pression régulée est
Version automatiquement mise à la pression atmosphérique.
Échappement par l’orifice du dessous NF A 1) Sortie numérique PNP uniquement, aucune sortie analogique.
Échappement forcé par l’orifice du dessous (NO)* E 2) Sorties numérique PNP et analogique 0-10 V. Sélectionnable par le paramètre 6.
(0-10 V à la livraison)
3) Sorties numérique NPN et analogique 0-10 V. Sélectionnable par le paramètre 6.
(0-10 V à la livraison)
4) Sortie analogique 4-20 mA uniquement.
Remarque : Dans le cas d’une sortie analogique, le paramètre 8 permet de modifier
la valeur de la pleine échelle (PE).

P31P Supports de fixation P32P Supports de fixation
Référence de commande Description Référence de commande Description

P3HKA00ML Kit de montage équerre P3KKA00ML Kit de montage équerre
P3HKA00MC Kit de montage pied support P3KKA00MC Kit de montage pied support

Support en L (équerre) Pied support Support en L (équerre) Pied support
Câbles
Remarque :
Référence de commande Description Ces supports conviennent aux

régulateurs proportionnels et aux
P8L-MC04A2A-M12 Câble 2 m avec connecteur droit moulé M12x1
vannes combinées de mise en pression
P8L-MC04R2A-M12 Câble 2 m avec connecteur coudé (90 degrés) moulé M12x1 progressive et de sectionnement.
Parker Hannifin Corporation
Pneumatic Division - Europe
702
