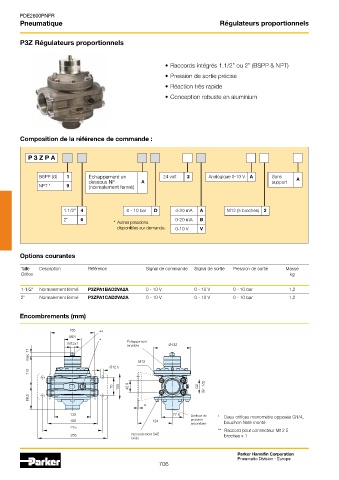

PDE2600PNFR
Pneumatique Régulateurs proportionnels

P3Z Régulateurs proportionnels

• Raccords intégrés 1.1/2” ou 2” (BSPP & NPT)
• Pression de sortie précise
• Réaction très rapide
• Conception robuste en aluminium

Composition de la référence de commande :

P 3 Z P A

BSPP (G) 1 Échappement en 24 volt 2 Analogique 0-10 V A Sans A
dessous NF A support
NPT * 9 (normalement fermé)

1.1/2” 4 0 - 10 bar D 4-20 mA A M12 (5 broches) 2
2” 6 0-20 mA B
* Autres pressions
disponibles sur demande. 0-10 V V

Options courantes

Taille Description Référence Signal de commande Signal de sortie Pression de sortie Masse
Orifice kg

1-1/2” Normalement fermé P3ZPA1BAD2VA2A 0 - 10 V 0 - 10 V 0 - 10 bar 1,2
2” Normalement fermé P3ZPA1CAD2VA2A 0 - 10 V 0 - 10 V 0 - 10 bar 1,2

Encombrements (mm)

155
**
Ø64
M12x1 * Échappement
air pilote Ø132
max. 17

Ø12.5 M12
115

70 100 42.9 G2 (G1.1/2)
88.5
4
132 77.8 Limiteur de * Deux orifices manomètre opposés G1/4,
180 124 pression
secondaire bouchon fileté monté
215
** Raccord pour connecteur M12 5
255 raccordement SAE broches x 1
bride
