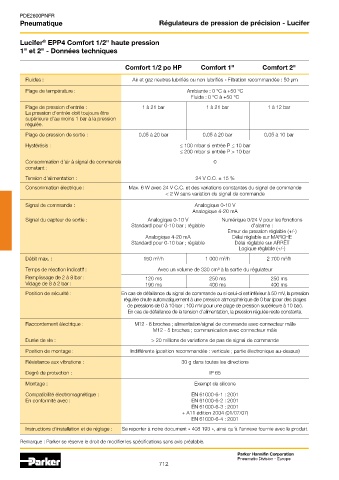

Page 705 - Catalogue Pneumatique

PDE2600PNFR
Pneumatique Régulateurs de pression de précision - Lucifer

Lucifer EPP4 Comfort 1/2" haute pression
®
1" et 2" - Données techniques

Comfort 1/2 po HP Comfort 1" Comfort 2"

Fluides : Air et gaz neutres lubrifiés ou non lubrifiés - Filtration recommandée : 50 μm
Plage de température : Ambiante : 0 °C à +50 °C
Fluide : 0 °C à +50 °C
Plage de pression d'entrée : 1 à 21 bar 1 à 21 bar 1 à 12 bar
La pression d'entrée doit toujours être
supérieure d'au moins 1 bar à la pression
régulée.
Plage de pression de sortie : 0,05 à 20 bar 0,05 à 20 bar 0,05 à 10 bar
Hystérésis : ≤ 100 mbar si entrée P ≤ 10 bar
≤ 200 mbar si entrée P > 10 bar

Consommation d'air à signal de commande 0
constant :
Tension d'alimentation : 24 V C.C. ± 15 %
Consommation électrique : Max. 6 W avec 24 V C.C. et des variations constantes du signal de commande
< 2 W sans variation du signal de commande
Signal de commande : Analogique 0-10 V
Analogique 4-20 mA
Signal du capteur de sortie : Analogique 0-10 V Numérique 0/24 V pour les fonctions
Standard pour 0-10 bar ; réglable d'alarme :
Erreur de pression réglable (+/-)
Analogique 4-20 mA Délai réglable sur MARCHE
Standard pour 0-10 bar ; réglable Délai réglable sur ARRÊT
Logique réglable (+/-)
Débit max. : 150 m /h 1 000 m /h 2 700 m /h
3
3
3
Temps de réaction indicatif : Avec un volume de 330 cm³ à la sortie du régulateur
Remplissage de 2 à 8 bar : 120 ms 250 ms 250 ms
Vidage de 8 à 2 bar : 190 ms 400 ms 400 ms
Position de sécurité : En cas de défaillance du signal de commande ou si celui-ci est inférieur à 50 mV, la pression
régulée chute automatiquement à une pression atmosphérique de 0 bar (pour des plages
de pressions de 0 à 10 bar ; 100 mV pour une plage de pression supérieure à 10 bar).
En cas de défaillance de la tension d'alimentation, la pression régulée reste constante.
Raccordement électrique : M12 - 8 broches ; alimentation/signal de commande avec connecteur mâle
M12 - 5 broches ; communication avec connecteur mâle
Durée de vie : > 20 millions de variations de pas de signal de commande
Position de montage : Indifférente (position recommandée : verticale ; partie électronique au-dessus)

Résistance aux vibrations : 30 g dans toutes les directions
Degré de protection : IP 65
Montage : Exempt de silicone

Compatibilité électromagnétique : EN 61000-6-1 : 2001
En conformité avec : EN 61000-6-2 : 2001
EN 61000-6-3 : 2001
+ A11 édition 2004 (01/07/07)
EN 61000-6-4 : 2001
Instructions d'installation et de réglage : Se reporter à notre document « 408 193 », ainsi qu'à l'annexe fournie avec le produit.

Remarque : Parker se réserve le droit de modifier les spécifications sans avis préalable.

Parker Hannifin Corporation
Pneumatic Division - Europe
712
