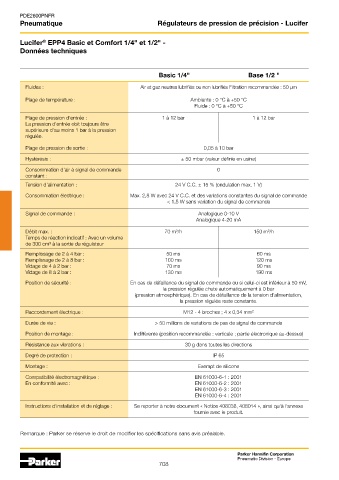

Page 701 - Catalogue Pneumatique

PDE2600PNFR
Pneumatique Régulateurs de pression de précision - Lucifer

Lucifer EPP4 Basic et Comfort 1/4" et 1/2" -
®
Données techniques

Basic 1/4" Base 1/2 "
Fluides : Air et gaz neutres lubrifiés ou non lubrifiés Filtration recommandée : 50 µm

Plage de température : Ambiante : 0 °C à +50 °C
Fluide : 0 °C à +50 °C

Plage de pression d'entrée : 1 à 12 bar 1 à 12 bar
La pression d'entrée doit toujours être
supérieure d'au moins 1 bar à la pression
régulée.

Plage de pression de sortie : 0,05 à 10 bar
Hystérésis : ± 50 mbar (valeur définie en usine)
Consommation d'air à signal de commande 0
constant :
Tension d'alimentation : 24 V C.C. ± 15 % (ondulation max. 1 V)
Consommation électrique : Max. 2,8 W avec 24 V C.C. et des variations constantes du signal de commande
< 1,5 W sans variation du signal de commande
Signal de commande : Analogique 0-10 V
Analogique 4-20 mA
Débit max. : 70 m /h 150 m /h
3
3
Temps de réaction indicatif : Avec un volume
de 300 cm³ à la sortie du régulateur
Remplissage de 2 à 4 bar : 50 ms 60 ms
Remplissage de 2 à 8 bar : 100 ms 120 ms
Vidage de 4 à 2 bar : 70 ms 90 ms
Vidage de 8 à 2 bar : 130 ms 190 ms
Position de sécurité : En cas de défaillance du signal de commande ou si celui-ci est inférieur à 50 mV,
la pression régulée chute automatiquement à 0 bar
(pression atmosphérique). En cas de défaillance de la tension d'alimentation,
la pression régulée reste constante.

Raccordement électrique : M12 - 4 broches ; 4 x 0,34 mm 2
Durée de vie : > 50 millions de variations de pas de signal de commande
Position de montage : Indifférente (position recommandée : verticale ; partie électronique au-dessus)

Résistance aux vibrations : 30 g dans toutes les directions
Degré de protection : IP 65

Montage : Exempt de silicone
Compatibilité électromagnétique : EN 61000-6-1 : 2001
En conformité avec : EN 61000-6-2 : 2001
EN 61000-6-3 : 2001
EN 61000-6-4 : 2001
Instructions d'installation et de réglage : Se reporter à notre document « Notice 408038, 408014 », ainsi qu'à l'annexe
fournie avec le produit.

Remarque : Parker se réserve le droit de modifier les spécifications sans avis préalable.

Parker Hannifin Corporation
Pneumatic Division - Europe
708
