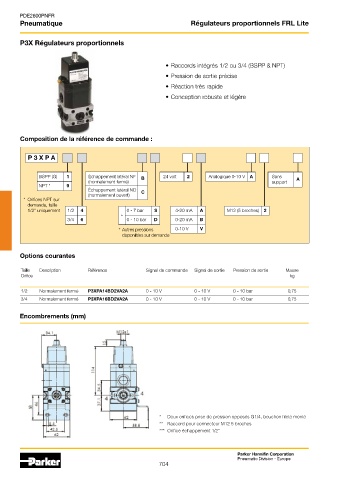

Page 697 - Catalogue Pneumatique

PDE2600PNFR
Pneumatique Régulateurs proportionnels FRL Lite

P3X Régulateurs proportionnels

• Raccords intégrés 1/2 ou 3/4 (BSPP & NPT)
• Pression de sortie précise
• Réaction très rapide
• Conception robuste et légére

Composition de la référence de commande :

P 3 X P A

BSPP (G) 1 Échappement latéral NF B 24 volt 2 Analogique 0-10 V A Sans A
(normalement fermé) support
NPT * 9
Échappement latéral NO C
(normalement ouvert)
* Orifices NPT sur
demande, taille
1/2" uniquement 1/2 4 0 - 7 bar S 4-20 mA A M12 (5 broches) 2
*
3/4 6 0 - 10 bar D 0-20 mA B
* Autres pressions 0-10 V V
disponibles sur demande

Options courantes

Taille Description Référence Signal de commande Signal de sortie Pression de sortie Masse
Orifice kg

1/2 Normalement fermé P3XPA14BD2VA2A 0 - 10 V 0 - 10 V 0 - 10 bar 0,75
3/4 Normalement fermé P3XPA16BD2VA2A 0 - 10 V 0 - 10 V 0 - 10 bar 0,75

Encombrements (mm)

* Deux orifices prise de pression opposés G1/4, bouchon fileté monté
** Raccord pour connecteur M12 5 broches
*** Orifice échappement 1/2”
