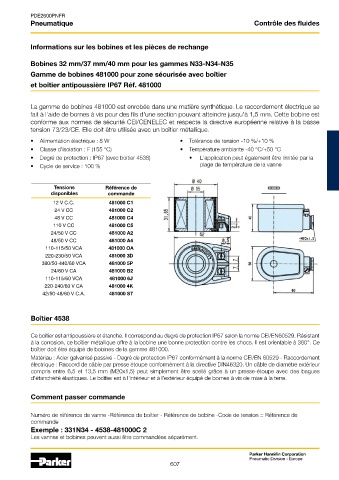

Pneumatique Contrôle des fluides

Informations sur les bobines et les pièces de rechange

Bobines 32 mm/37 mm/40 mm pour les gammes N33-N34-N35
Gamme de bobines 481000 pour zone sécurisée avec boîtier

et boîtier antipoussière IP67 Réf. 481000

La gamme de bobines 481000 est enrobée dans une matière synthétique. Le raccordement électrique se
fait à l'aide de bornes à vis pour des fils d'une section pouvant atteindre jusqu'à 1,5 mm. Cette bobine est
conforme aux normes de sécurité CEI/CENELEC et respecte la directive européenne relative à la basse
tension 73/23/CE. Elle doit être utilisée avec un boîtier métallique.
• Alimentation électrique : 8 W • Tolérance de tension -10 %/+10 %
• Classe d'isolation : F (155 °C) • Température ambiante -40 °C/+50 °C
• Degré de protection : IP67 (avec boitier 4538) • L'application peut également être limitée par la
• Cycle de service : 100 % plage de température de la vanne

Tensions Référence de
disponibles commande
12 V C.C. 481000 C1
24 V CC 481000 C2
48 V CC 481000 C4
110 V CC 481000 C5
24/50 V CC 481000 A2
48/50 V CC 481000 A4
110-115/50 VCA 481000 OA
220-230/50 VCA 481000 3D
380/50-440/60 VCA 481000 5P
24/60 V CA 481000 B2
110-115/60 VCA 481000 6J
220-240/60 V CA 481000 4K
42/50-48/60 V C.A. 481000 S7

Boîtier 4538

Ce boîtier est antipoussière et étanche. Il correspond au degré de protection IP67 selon la norme CEI/EN60529. Résistant
à la corrosion, ce boîtier métallique offre à la bobine une bonne protection contre les chocs. Il est orientable à 360°. Ce
boîtier doit être équipé de bobines de la gamme 481000.
Matériau : Acier galvanisé passivé - Degré de protection IP67 conformément à la norme CEI/EN 60529 - Raccordement
électrique : Raccord de câble par presse étoupe conformément à la directive DIN46320. Un câble de diamètre extérieur
compris entre 6,5 et 13,5 mm (M20x1,5) peut simplement être scellé grâce à un presse-étoupe avec des bagues
d'étanchéité élastiques. Le boîtier est à l'intérieur et à l'extérieur équipé de bornes à vis de mise à la terre.

Comment passer commande

Numéro de référence de vanne -Référence de boîtier - Référence de bobine -Code de tension = Référence de
commande
Exemple : 331N34 - 4538-481000C 2
Les vannes et bobines peuvent aussi être commandées séparément.
