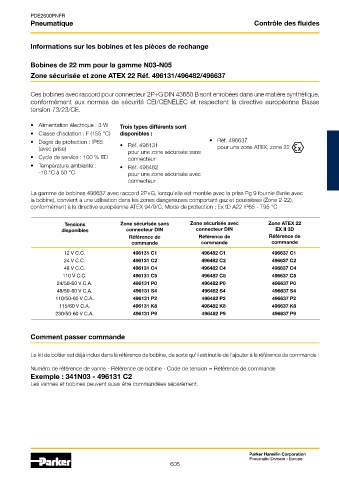

Page 598 - Catalogue Pneumatique

PDE2600PNFR
Pneumatique Contrôle des fluides

Informations sur les bobines et les pièces de rechange

Bobines de 22 mm pour la gamme N03-N05

Zone sécurisée et zone ATEX 22 Réf. 496131/496482/496637

Ces bobines avec raccord pour connecteur 2P+G DIN 43650 B sont enrobées dans une matière synthétique,
conformément aux normes de sécurité CEI/CENELEC et respectent la directive européenne Basse
tension 73/23/CE.

• Alimentation électrique : 3 W Trois types différents sont
• Classe d'isolation : F (155 °C) disponibles :
• Degré de protection : IP65 • Réf. 496131 • Réf. 496637
(avec prise) pour une zone sécurisée sans pour une zone ATEX, zone 22
• Cycle de service : 100 % ED connecteur
• Température ambiante : • Réf. 496482
-10 °C à 50 °C pour une zone sécurisée avec
connecteur

La gamme de bobines 496637 avec raccord 2P+G, lorsqu'elle est montée avec la prise Pg 9 fournie (livrée avec
la bobine), convient à une utilisation dans les zones dangereuses comportant gaz et poussières (Zone 2-22),
conformément à la directive européenne ATEX 94/9/C. Mode de protection : Ex tD A22 IP65 - T95 °C

Tensions Zone sécurisée sans Zone sécurisée avec Zone ATEX 22
disponibles connecteur DIN connecteur DIN EX II 3D
Référence de Référence de Référence de
commande commande commande

12 V C.C. 496131 C1 496482 C1 496637 C1
24 V C.C. 496131 C2 496482 C2 496637 C2
48 V C.C. 496131 C4 496482 C4 496637 C4
110 V C.C. 496131 C5 496482 C5 496637 C5
24/50-60 V C.A. 496131 P0 496482 P0 496637 P0
48/50-60 V C.A. 496131 S4 496482 S4 496637 S4
110/50-60 V C.A. 496131 P2 496482 P2 496637 P2
115/60 V C.A. 496131 K8 496482 K8 496637 K8
230/50-60 V C.A. 496131 P9 496482 P9 496637 P9

Comment passer commande

Le kit de boîtier est déjà inclus dans la référence de bobine, de sorte qu'il est inutile de l'ajouter à la référence de commande :

Numéro de référence de vanne - Référence de bobine - Code de tension = Référence de commande
Exemple : 341N03 - 496131 C2
Les vannes et bobines peuvent aussi être commandées séparément.

Parker Hannifin Corporation
Pneumatic Division - Europe
605
