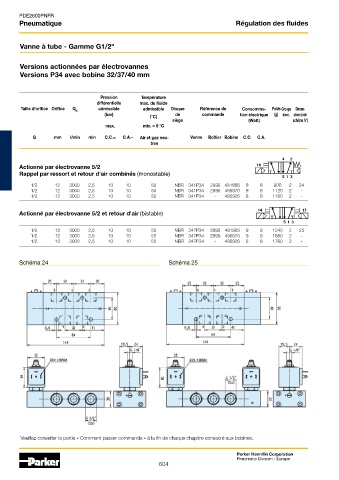

Page 597 - Catalogue Pneumatique

PDE2600PNFR
Pneumatique Régulation des fluides

Vanne à tube - Gamme G1/2"

Versions actionnées par électrovannes
Versions P34 avec bobine 32/37/40 mm

Pression Température
différentielle max. du fluide
Taille d'orifice Orifice Q admissible admissible Disque Référence de Consomma- Poids Groupe Dimen-

N
(bar) (°C) de commande tion électrique (g) élect. sions (voir

siège (Watt) schéma N°)
max. min. = 0 °C

G mm l/min min C.C.= C.A.~ Air et gaz neu- Vanne Boîtier Bobine C.C. C.A.
tres
4 2
Actionné par électrovanne 5/2 14
Rappel par ressort et retour d'air combinés (monostable)
5 1 3
1/2 12 3000 2,5 10 10 50 NBR 341P34 2995 481865 9 8 900 2 24
1/2 12 3000 2,5 10 10 50 NBR 341P34 2995 495870 9 8 1120 2 -
1/2 12 3000 2,5 10 10 50 NBR 341P34 - 495905 8 8 1160 2 -
14 17
Actionné par électrovanne 5/2 et retour d'air (bistable)
5 1 3
1/2 12 3000 2,5 10 10 50 NBR 347P34 2995 481865 9 8 1240 2 25
1/2 12 3000 2,5 10 10 50 NBR 347P34 2995 495870 9 8 1680 2 -
1/2 12 3000 2,5 10 10 50 NBR 347P34 - 495905 8 8 1760 2 -

Schéma 24 Schéma 25

Veuillez consulter la partie « Comment passer commande » à la fin de chaque chapitre consacré aux bobines.

Parker Hannifin Corporation
Pneumatic Division - Europe
604
