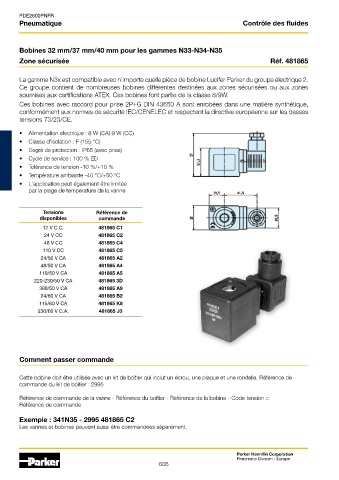

Page 599 - Catalogue Pneumatique

PDE2600PNFR
Pneumatique Contrôle des fluides

Bobines 32 mm/37 mm/40 mm pour les gammes N33-N34-N35
Zone sécurisée Réf. 481865

La gamme N3x est compatible avec n'importe quelle pièce de bobine Lucifer Parker du groupe électrique 2.
Ce groupe contient de nombreuses bobines différentes destinées aux zones sécurisées ou aux zones
soumises aux certifications ATEX. Ces bobines font partie de la classe 8/9W.
Ces bobines avec raccord pour prise 2P+G DIN 43650 A sont enrobées dans une matière synthétique,
conformément aux normes de sécurité IEC/CENELEC et respectent la directive européenne sur les basses
tensions 73/23/CE.

• Alimentation électrique : 8 W (CA) 9 W (CC)
• Classe d'isolation : F (155 °C)
• Degré de protection : IP65 (avec prise)
• Cycle de service : 100 % ED
• Tolérance de tension -10 %/+10 %
• Température ambiante -40 °C/+50 °C
• L'application peut également être limitée
par la plage de température de la vanne

Tensions Référence de
disponibles commande
12 V C.C. 481865 C1
24 V CC 481865 C2
48 V CC 481865 C4
110 V CC 481865 C5
24/50 V CA 481865 A2
48/50 V CA 481865 A4
110/50 V CA 481865 A5
220-230/50 V CA 481865 3D
380/50 V CA 481865 A9
24/60 V CA 481865 B2
115/60 V CA 481865 K8
230/60 V C.A. 481865 J3

Comment passer commande

Cette bobine doit être utilisée avec un kit de boîtier qui inclut un écrou, une plaque et une rondelle. Référence de
commande du kit de boîtier : 2995
Référence de commande de la vanne - Référence du boîtier - Référence de la bobine - Code tension =
Référence de commande

Exemple : 341N35 - 2995 481865 C2
Les vannes et bobines peuvent aussi être commandées séparément.

Parker Hannifin Corporation
Pneumatic Division - Europe
606
