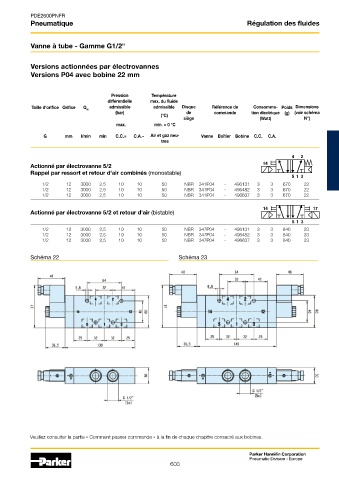

Page 596 - Catalogue Pneumatique

PDE2600PNFR
Pneumatique Régulation des fluides

Vanne à tube - Gamme G1/2"

Versions actionnées par électrovannes
Versions P04 avec bobine 22 mm

Pression Température
différentielle max. du fluide

Taille d'orifice Orifice Q admissible admissible Disque Référence de Consomma- Poids Dimensions

N
(bar) (°C) de commande tion électrique (g) (voir schéma

siège (Watt) N°)
max. min. = 0 °C
G mm l/min min C.C.= C.A.~ Air et gaz neu- Vanne Boîtier Bobine C.C. C.A.

tres
4 2
Actionné par électrovanne 5/2 14
Rappel par ressort et retour d'air combinés (monostable)
5 1 3
1/2 12 3000 2,5 10 10 50 NBR 341P04 - 496131 3 3 670 22
1/2 12 3000 2,5 10 10 50 NBR 341P04 - 496482 3 3 670 22
1/2 12 3000 2,5 10 10 50 NBR 341P04 - 496637 3 3 670 22
14 17
Actionné par électrovanne 5/2 et retour d'air (bistable)
5 1 3
1/2 12 3000 2,5 10 10 50 NBR 347P04 - 496131 3 3 840 23
1/2 12 3000 2,5 10 10 50 NBR 347P04 - 496482 3 3 840 23
1/2 12 3000 2,5 10 10 50 NBR 347P04 - 496637 3 3 840 23

Schéma 22 Schéma 23

Veuillez consulter la partie « Comment passer commande » à la fin de chaque chapitre consacré aux bobines.
