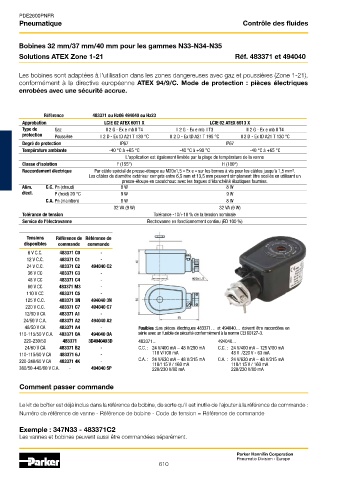

Pneumatique Contrôle des fluides

Bobines 32 mm/37 mm/40 mm pour les gammes N33-N34-N35

Solutions ATEX Zone 1-21 Réf. 483371 et 494040

Les bobines sont adaptées à l'utilisation dans les zones dangereuses avec gaz et poussières (Zone 1-21),
conformément à la directive européenne ATEX 94/9/C. Mode de protection : pièces électriques
enrobées avec une sécurité accrue.

Référence 483371 ou Hz06 494040 ou Hz23
Approbation LCIE 02 ATEX 6011 X LCIE 02 ATEX 6013 X
Type de Gaz II 2 G - Ex e mb II T4 II 2 G - Ex e mb II T3 II 2 G - Ex e mb II T4
protection Poussière II 2 D - Ex tD A21 T 130 °C II 2 D - Ex tD A21 T 195 °C II 2 D - Ex tD A21 T 130 °C
Degré de protection IP67 IP67
Température ambiante -40 °C à +65 °C -40 °C à +90 °C -40 °C à +65 °C
L'application est également limitée par la plage de température de la vanne
Classe d'isolation F (155°) H (180°)
Raccordement électrique Par câble spécial de presse-étoupe ou M20x1,5 « Ex e » sur les bornes à vis pour les câbles jusqu'à 1,5 mm².
Les câbles de diamètre extérieur compris entre 6,5 mm et 13,5 mm peuvent simplement être scellés en utilisant un
presse-étoupe en caoutchouc avec les bagues d'étanchéité élastiques fournies.
Alim. C.C. Pn (chaud) 8 W 8 W
élect. P (froid) 20 °C 9 W 9 W
C.A. Pn (maintien) 8 W 8 W
32 VA (9 W) 32 VA (9 W)
Tolérance de tension Tolérance -10/+10 % de la tension nominale
Service de l'électrovanne Électrovanne en fonctionnement continu (ED 100 %)

Tensions Référence de Référence de
disponibles commande commande
6 V C.C. 483371 C0 -
12 V C.C. 483371 C1 -
24 V C.C. 483371 C2 494040 C2
36 V CC 483371 C3 -
48 V CC 483371 C4 -
60 V CC 483371 M3 -
110 V CC 483371 C5 -
125 V C.C. 483371 3N 494040 3N
220 V C.C. 483371 C7 494040 C7
12/50 V CA 483371 A1 -
24/50 V C.A. 483371 A2 494040 A2
48/50 V CA 483371 A4 - Fusibles :Les pièces électriques 483371… et 494040… doivent être raccordées en
110-115/50 V C.A. 483371 OA 494040 OA série avec un fusible de sécurité conformément à la norme CEI 60127-3.
220-230/50 483371 3D494040 3D 483371... 494040...
24/60 V CA 483371 B2 - C.C. : 24 V/400 mA – 48 V/250 mA C.C. : 24 V/400 mA – 125 V/80 mA
110-115/60 V CA 483371 6J - 110 V/100 mA 48 V /220 V - 63 mA
220-240/60 V CA 483371 4K - C.A. : 24 V/630 mA – 48 V/315 mA C.A. : 24 V/630 mA – 48 V/315 mA

110/115 V / 160 mA
110/115 V / 160 mA

380/50-440/60 V C.A. - 494040 5P 220/230 V/80 mA 220/230 V/80 mA
Comment passer commande

Le kit de boîtier est déjà inclus dans la référence de bobine, de sorte qu'il est inutile de l'ajouter à la référence de commande :
Numéro de référence de vanne - Référence de bobine - Code de tension = Référence de commande

Exemple : 347N33 - 483371C2
Les vannes et bobines peuvent aussi être commandées séparément.
