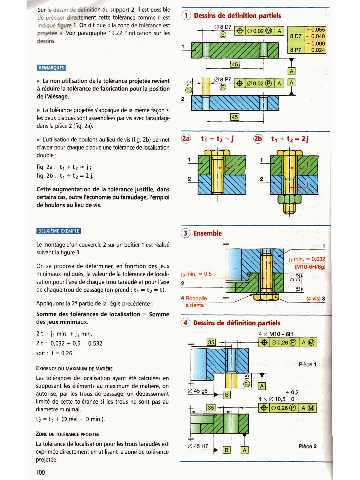

b La non utilisation de la tolérance projetée revient
à réduire la tolérance de fabricatiin pour la position
de l'alésage.
b La tolérance projetée s'applique de la même façon si
les deux plaques sont assemblées par vis avec taraudage
dans la pièce 2 (fig. 2a).
b L'utilisation de boulons au lieu de vis (fig. 2b) permet
d'avoir pour chaque plaque une tolérance de localisation
double :
fig. 2a : tl + t2 = j ;
fig. 2b: tl + t2 = 2 j.
Cette augmentation de la tolérance justifie, dans
certains cas, outre i'bnomie du taraudage, l'emploi
de boulons au lieu de vis.

Le montage d'un couvercle 2 sur un boîtier 1 est réalisé
suivant la figure 3.

On se propose de determiner, en fonction des jeux
minimaux indiqués, la valeur de la tolérance de locali-
sation pour l'axe de chaque trou taraude et pour i'axe
de chaque trou de passage (on prend : tr = t2 = t).
Appliquons la 2e partie de la règle précédente :
Somme des tolérances de localisation = Somme
des jeux minimaux.
2 t = jl min. + j2 min.
2 t = 0,032 + 0,s = 0,532
soit : t = 0.26.

EXIGENCE w MAXIMUM DE MAT&
Les tolérances de localisation ayant été calculées en
supposant les élements au maximum de matière, on
autorise, par les trous de passage, un dépassement
limite de cette tolérance si les trous ne sont pas au
diamètre minimal.
ti = t2 + (D réel - D min.).

ZONE DE TOLLRANCE PROJET&
La tolérance de localisation pour les trous taraudés est
exprimée directement en utilisant la zone de tolérance
projetée.
