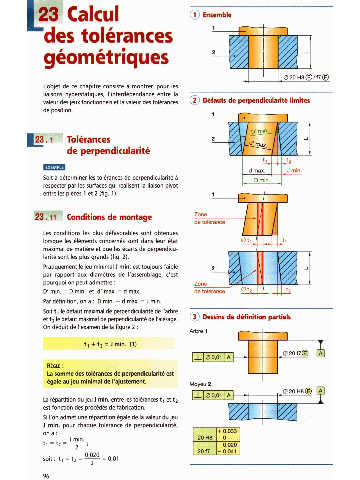

Page 95 - Guide du Dessinateur Industriel

.)
L'objet de ce chapitre consiste A montrer, pour les
liaisons hyperstatiques, l'interdépendance entre la
valeur des jeux fonctionnels et la valeur destolérances @ de
de position.
-
1

mm
Soit A déterminer les tolérances de perpendicularité A
respecter par les surfaces qui réalisent la liaison pivot
entre les pièces 1 et 2 (fig. 1 ).

bT Conditions de montage

Les conditions les plus défavorables sont obtenues
lorsque les éléments concernés sont dans leur état
maximal de matière et que les écarts de perpendicu-
larité sont les plus grands (fig. 2).
Pratiquement le jeu minimal J min. est toujours faible
par rapport aux diamètres de l'assemblage, c'est
pourquoi on peut admettre :
D' min. = D min. et d' max. = d max.
Par définition, on a : D min. - d max. = J min.
Soit tl le défaut maximal de perpendicularité de l'arbre
et t2 le défaut maximal de perpendicularité de l'alésage. @ Dedm de
On déduit de l'examen de la figure 2 :
Arbre 1

La somme des tolérances de perpendicularité est ,
' 'e au jeu minimal de l'ajustemen' -
Moyeu 2
La répartition du jeu J min. entre les tdérances tl et t2
est fonction des procédés de fabrication.
Si l'on admet une répartition égale de la valeur du jeu
J min. pour chaque tolérance de perpendicularité,
ona:

O 020
soit : tl = t2 = - 0,Ol.
=
2
