Commentaires

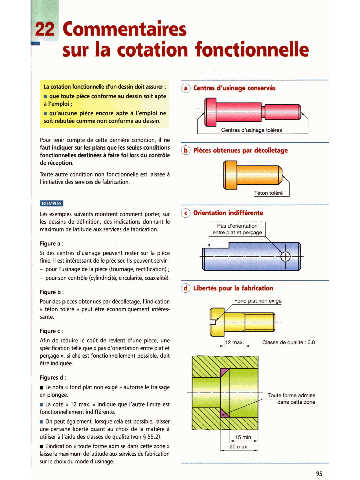

L
sur la cotation fonctionnelle

la cotath fwtionnelle d'un dessin doii assud
I 8 que toute pièce conforme au dessin soit apte
--m."'" 1
'emploi ;
lu'a ne pièci te B l'emploi n

I Centres d'usinage tolérés
Pour tenir compte de cette dernière condition, il ne
faut indiquer sur les plam que les seules condiins
fonctionndles destinées B faire foi lors du contrôle
de réception.
Toute autre condition non fonctionnelle est laissée A
I'initiative des sewices de fabrication.

Les exemples suivants montrent comment porter, sur
les dessins de définition, des indications donnant le
maximum de latitude aux services de fabrication.

Figure a : . ,
Si des centres d'usinage peuvent rester sur la pièce
finie, il est intéressant de le préciser. Ils peuvent servir :
- pour l'usinage de la pièce (tournage, rectification) ;
- pour son contrôle (cyiindricité, circularité, coaxialité).
@ rai~b~bfabricritkn
Figure b :
Pour des pièces obtenues par décolletage, l'indication Fond plat non exige
u téton toléré » peut être économiquement intéres-
sante.
Figure c :
Afin de réduire le coût de revient d'une pièce, une
spécii~ation telle que « pas d'orientation entre plat et
perçage n, si elle est fonctionndlement possible, doit
être indiquée.

Figures d :
Le nota u fond plat non exigé » autorise le fraisage
en plongée. Toute forme admise
4 danscettezone
8 La cote (c 12 max. n indique que l'autre limite est
fonctionndlement indifférente.
8 On peut également, loque cda est possible, laisser
une certaine liberté quant au choix de la matière A
utiliser A l'aide des classes de qualité (voir 5 55.2). 15 min.
20 max.
L'indication c( toute forme admise dans cette zone » Y
laisse le dmum de latitude aux services de fabrication
sur le chi du mode d'usinage.
