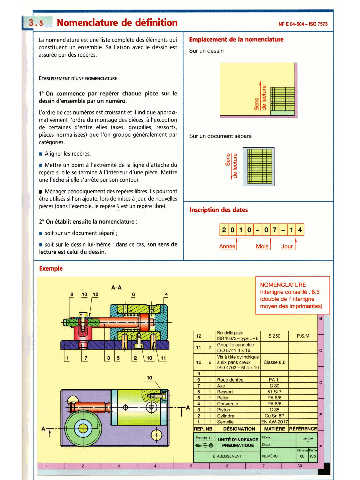

Nomenclature de définition

La nomenclature est une liste complète des éléments qui
constituent un ensemble. Sa liaison avec le dessin est Sur un dessin
assurée par des repères.

1" On commence par mp4rer chaque pièce sur le
dessin d'ensemble par un numéro.
L'ordre de ce5 numéros est croissant et il indique approxi-
mativement l'ordre du montage des pièces, A l'exception
de certaines d'entre elles (axes, goupilles, ressorts,
pièces normalisées) que I'on groupe généralement par Sur un document separ6
catégories.
w Aligner les repéres.
w Mettre un point à l'extrémité de la ligne d'attache du
repère si elle se termine A Ilinterieur d'une pièce. Mettre
une flèche si elle s'arrête sur son contour.
I Menager périodiquement des repères libres. Ils pourront
être utilisés si I'on ajoute, lors de mises A jour, de nouvelles
pièces (dans l'exemple, le repère 9 est un repère libre).
Insaiptson des daes
2" On établit ensuite la nomenclature :
w soit sur un document sépare ;
w soit sur le dessin lui-même ; dans ce cas, son sens de
lecture est cdui du dessin.

Rondelle pkne
L121 ' lltWIO673-ml-61 s230 1 P.S.M

Vis à tete cylindrique
ISO4762-M4x10
