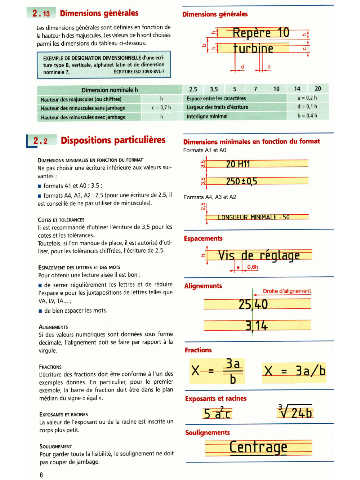

Page 9 - Guide du Dessinateur Industriel

Les dimensions générales sont définies en fonction de
la hauteur h des majuscules. Les valeurs de h sont choisies
parmi les dimensions du tableau ci-dessous. L hiiie 1
1
la
ture type B, verticale, alphabet latin et de dimension
nominale 7, ÉCRITUREJSO 3098-BVL-7

1 Dimension non
iuteur des majuscules (ou chiffres Espace entre les caractères i=O,ZhI
1 qeur des traits d'écriture d=0,1hm
auteur des minuscules avec jamb b=O,4hm

- Dispositions particuiiéies Dimedom minimales en fanctkn du format
Formats Al et A0
DIMENSIONS MINIMALES EN FONCnON DU FORMAT
Ne pas choisir une écriture inférieure aux valeurs sui-
vantes :
i formats Al et A0 : 3,5 ;
i formats A4, A3, A2 : 2,5 (pour une écriture de 2,5, il
est conseillé de ne pas utiliser de minuscules).

COTES TOLÉRANCES
ET
II est recommandé d'utiliser I'écriture de 3,s pour les
cotes et les tolérances.
Toutefois, si l'on manque de place, il est autorisé d'uti-
liser, pour les tolérances chiffrées, l'écriture de 2,5.

DES
ESPACEMENT LETTRES ET DES MOTS
Pour obtenir une lecture aisée il est bon :
i de serrer régulièrement les lettres et de réduire
l'espace e pour les juxtapositions de lettres telles que
VA, LV, TA ... ;
i de bien espacer les mots.

ALIGNEMENTS
Si des valeurs numériques sont données sous forme
-
décimale, l'alignement doit se faire par rapport A la
virgule. Fractions

FRACTIONS
L'écriture des fractions doit être conforme A l'un des
exemples donnés. En particulier, pour le premier
exemple, la barre de fraction doit être dans le plan
médian du signe « égal ».

EXPOSANTS ET RACINES
La valeur de l'exposant ou de la racine est inscrite un
corps plus petit.

SOULIGNEMENT
Pour garder toute la lisibilité, le soulignement ne doit
pas couper de jambage.
