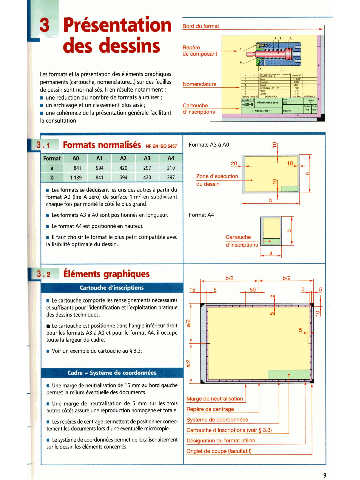

Les formats et la présentation des éléments graphiques
permanents (cartouche, nomenclature ...) sur des feuilles
de dessin sont normalisés. II en résulte notamment :
i une réduction du nombre de formats A utiliser ;
i un archivage et un classement plus aisé ;
i une cohérence de la présentation générale facilitant
la consultation.

I) Formats normalisés --WSOW Formats A3 h A0 $1

i Iss formats se déduisent les uns des wtreJ A partir du
format Ail aire A zh) de surface 1 mZ en subdivisant
chaque fois par moitié le c8t6 leglus grand. . -

rn Les formats A3 4 A0 sont positionnés en longueur. Format Ad
Le
i fermat A4 est positionné en hauteur.
II
i but choisir le format le plus petit compatible avec
la lisibilité optimale du dessin.

&- Éléments graphiques

i cartouche comporte les renseignements nécessaires
Le
et suffisants pour l'identification et l'exploitation pratique
des dessins techniques.
i cartouche est positionne dans l'angle inférieur droit
Le
pour les formats A3 A A0 et pour le format A4, il occupe
toute la largeur du cadre.
8 Voir un exemple de cartouche au 5 3.3.

8 Une marge de neutralisation de 15 mm au bord gauche
permet la reliure éventuelle des documents.
i Une marge de neutralisation de 5 mm sur les trois
autres c6tés assure une reproduction homogène et totale.
r Les repères de centrage permettent de positionner correc-
tement les documents lors d'une éwntuèlle microcopie.
i Le système de coordonnées permet de localiser aisément
sur le dessin les 6lérnents concernés.
