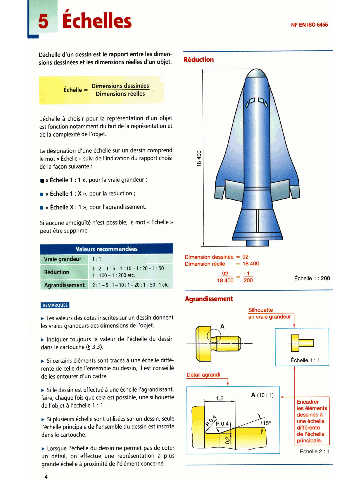

Échelles

L'échelle d'un dessin est le rapport entre les dimen-
sions dessinées et les dimensions réelles d'un objet.

Céchelle à choisir pour la représentation d'un objet
est fonction notamment du but de la représentation et
de la complexité de I'objet.

La désignation d'une échelle sur un dessin comprend
le mot « Échelle » suivi de l'indication du rapport choisi
de la façon suivante :

i Échelle 1 : 1 », pour la vraie grandeur ;
«
i Échelle 1 : X », pour la réduction ;
«
i Échelle X : 1 », pour l'agrandissement.
«
Si aucune ambiguïté n'est possible, le mot « Échelle ))
peut être supprimé.

.raie grandeur 1 ; 1

- Échelle 1 : 200
Agrandisi

, b Les valeurs des cotes inscrites sur un dessin donnent
' les vraies grandeurs des dimensions de I'objet.
=
b Indiquer toujours la valeur de l'échelle du dessin
dans le cartouche (5 3.3).
b Si certains éléments sont tracés A une échelle diffé-
rente de celle de l'ensemble du dessin, il est conseillé
de les entourer d'un cadre.

b Si le dessin est effectué A une échelle l'agrandissant,
faire, chaque fois que cela est possible, une silhouette
de I'objet à l'échelle 1 : 1.
b Si plusieurs échelle sont utilisées sur un dessin, seule -
l'échelle principale de I'ensemble du dessin est inscrite
dans le cartouche. arOoHk
b Lorsque I'échelle du dessin ne permet pas de coter Échelle 2 : 1
un détail, on effectue une représentation à plus
grande échelle A proximité de l'élément concerné.
