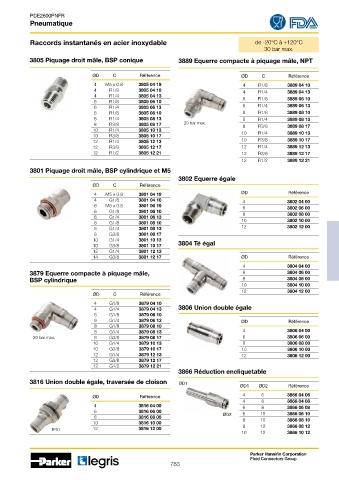

Page 776 - Catalogue Pneumatique

PDE2600PNFR
Pneumatique

Raccords instantanés en acier inoxydable de -20°C à +120°C
30 bar max.
3805 Piquage droit mâle, BSP conique 3889 Equerre compacte à piquage mâle, NPT

ØD C Référence ØD C Référence
4 M5 x 0.8 3805 04 19 4 R1/8 3889 04 10
4 R1/8 3805 04 10 4 R1/4 3889 04 13
4 R1/4 3805 04 13 6 R1/8 3889 06 10
6 R1/8 3805 06 10
6 R1/4 3805 06 13 6 R1/4 3889 06 13
8 R1/8 3805 08 10 8 R1/8 3889 08 10
8 R1/4 3805 08 13 8 R1/4 3889 08 13
8 R3/8 3805 08 17 20 bar max. 8 R3/8 3889 08 17
10 R1/4 3805 10 13 10 R1/4 3889 10 13
10 R3/8 3805 10 17
12 R1/4 3805 12 13 10 R3/8 3889 10 17
12 R3/8 3805 12 17 12 R1/4 3889 12 13
12 R1/2 3805 12 21 12 R3/8 3889 12 17
12 R1/2 3889 12 21
3801 Piquage droit mâle, BSP cylindrique et M5
3802 Equerre égale
ØD C Référence
4 M5 x 0.8 3801 04 19 ØD Référence
4 G1/8 3801 04 10 4 3802 04 00
6 M5 x 0.8 3801 06 19 6 3802 06 00
6 G1/8 3801 06 10 8 3802 08 00
6 G1/4 3801 06 13 3802 10 00
8 G1/8 3801 08 10 10
8 G1/4 3801 08 13 12 3802 12 00
8 G3/8 3801 08 17
10 G1/4 3801 10 13 3804 Té égal
10 G3/8 3801 10 17
12 G1/4 3801 12 13
14 G3/8 3801 12 17 ØD Référence
4 3804 04 00
3879 Equerre compacte à piquage mâle, 6 3804 06 00
BSP cylindrique 8 3804 08 00
10 3804 10 00
12 3804 12 00
ØD C Référence
4 G1/8 3879 04 10
4 G1/4 3879 04 13 3806 Union double égale
6 G1/8 3879 06 10
6 G1/4 3879 06 13 ØD Référence
8 G1/8 3879 08 10
8 G1/4 3879 08 13 4 3806 04 00
20 bar max. 8 G3/8 3879 08 17 6 3806 06 00
10 G1/4 3879 10 13 8 3806 08 00
10 G3/8 3879 10 17 10 3806 10 00
12 G1/4 3879 12 13 12 3806 12 00
12 G3/8 3879 12 17
12 G1/2 3879 12 21
3866 Réduction encliquetable
3816 Union double égale, traversée de cloison ØD1
ØD1 ØD2 Référence
ØD Référence 4 6 3866 04 06
4 8 3866 04 08
4 3816 04 00 6 8 3866 06 08
6 3816 06 00 6 10 3866 06 10
8 3816 08 00 ØD2 8 10 3866 08 10
10 3816 10 00 8 12 3866 08 12
IP51 12 3816 12 00
10 12 3866 10 12

Parker Hannifin Corporation
Fluid Connectors Group
783
