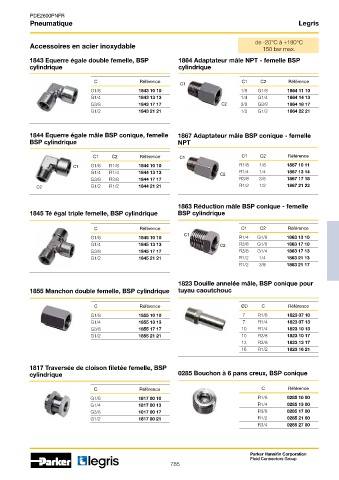

Page 778 - Catalogue Pneumatique

PDE2600PNFR
Pneumatique Legris

Accessoires en acier inoxydable de -20°C à +180°C
150 bar max.
1843 Equerre égale double femelle, BSP 1864 Adaptateur mâle NPT - femelle BSP
cylindrique cylindrique

C Référence C1 C1 C2 Référence
G1/8 1843 10 10 1/8 G1/8 1864 11 10
G1/4 1843 13 13 1/4 G1/4 1864 14 13
G3/8 1843 17 17 C2 3/8 G3/8 1864 18 17
G1/2 1843 21 21 1/2 G1/2 1864 22 21

1844 Equerre égale mâle BSP conique, femelle 1867 Adaptateur mâle BSP conique - femelle
BSP cylindrique NPT

C1 C2 Référence C1 C1 C2 Référence
C1 G1/8 R1/8 1844 10 10 R1/8 1/8 1867 10 11
G1/4 R1/4 1844 13 13 C2 R1/4 1/4 1867 13 14
G3/8 R3/8 1844 17 17 R3/8 3/8 1867 17 18
C2 G1/2 R1/2 1844 21 21 R1/2 1/2 1867 21 22

1863 Réduction mâle BSP conique - femelle
1845 Té égal triple femelle, BSP cylindrique BSP cylindrique

C Référence C1 C2 Référence
C1
G1/8 1845 10 10 R1/4 G1/8 1863 13 10
G1/4 1845 13 13 C2 R3/8 G1/8 1863 17 10
G3/8 1845 17 17 R3/8 G1/4 1863 17 13
G1/2 1845 21 21 R1/2 1/4 1863 21 13
R1/2 3/8 1863 21 17

1823 Douille annelée mâle, BSP conique pour
1855 Manchon double femelle, BSP cylindrique tuyau caoutchouc

C Référence ØD C Référence
G1/8 1855 10 10 7 R1/8 1823 07 10
G1/4 1855 13 13 7 R1/4 1823 07 13
G3/8 1855 17 17 10 R1/4 1823 10 13
G1/2 1855 21 21 10 R3/8 1823 10 17
13 R3/8 1823 13 17
16 R1/2 1823 16 21

1817 Traversée de cloison filetée femelle, BSP
cylindrique 0285 Bouchon à 6 pans creux, BSP conique

C Référence C Référence
G1/8 1817 00 10 R1/8 0285 10 00
G1/4 1817 00 13 R1/4 0285 13 00
G3/8 1817 00 17 R3/8 0285 17 00
G1/2 1817 00 21 R1/2 0285 21 00
R3/4 0285 27 00

Parker Hannifin Corporation
Fluid Connectors Group
785
