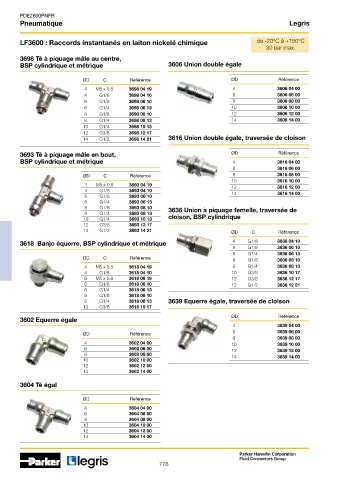

Page 771 - Catalogue Pneumatique

PDE2600PNFR
Pneumatique Legris

LF3600 : Raccords instantanés en laiton nickelé chimique de -20°C à +150°C
30 bar max.
3698 Té à piquage mâle au centre,
BSP cylindrique et métrique 3606 Union double égale

ØD C Référence ØD Référence
4 M5 x 0.8 3698 04 19 4 3606 04 00
4 G1/8 3698 04 10 6 3606 06 00
6 G1/8 3698 06 10 8 3606 08 00
6 G1/4 3698 06 13 10 3606 10 00
8 G1/8 3698 08 10 12 3606 12 00
8 G1/4 3698 08 13 14 3606 14 00
10 G1/4 3698 10 13
12 G3/8 3698 12 17
14 G1/2 3698 14 21 3616 Union double égale, traversée de cloison

3693 Té à piquage mâle en bout, ØD Référence
BSP cylindrique et métrique 4 3616 04 00
6 3616 06 00
ØD C Référence 8 3616 08 00
10 3616 10 00
4 M5 x 0,8 3693 04 19 12 3616 12 00
4 G1/8 3693 04 10 14 3616 14 00
6 G1/8 3693 06 10
6 G1/4 3693 06 13
8 G1/8 3693 08 10 3636 Union à piquage femelle, traversée de
8 G1/4 3693 08 13
10 G1/4 3693 10 13 cloison, BSP cylindrique
12 G3/8 3693 12 17
14 G1/2 3693 14 21 ØD C Référence
3618 Banjo équerre, BSP cylindrique et métrique 4 G1/8 3636 04 10
6 G1/8 3636 06 10
6 G1/4 3636 06 13
ØD C Référence 8 G1/8 3636 08 10
4 M5 x 0.8 3618 04 19 8 G1/4 3636 08 13
4 G1/8 3618 04 10 10 G3/8 3636 10 17
6 M5 x 0.8 3618 06 19 12 G3/8 3636 12 17
6 G1/8 3618 06 10 12 G1/2 3636 12 21
6 G1/4 3618 06 13
8 G1/8 3618 08 10
8 G1/4 3618 08 13 3639 Equerre égale, traversée de cloison
10 G3/8 3618 10 17
3602 Equerre égale ØD Référence
4 3639 04 00
6 3639 06 00
ØD Référence
8 3639 08 00
4 3602 04 00 10 3639 10 00
6 3602 06 00 12 3639 12 00
8 3602 08 00 14 3639 14 00
10 3602 10 00
12 3602 12 00
14 3602 14 00

3604 Té égal

ØD Référence
4 3604 04 00
6 3604 06 00
8 3604 08 00
10 3604 10 00
12 3604 12 00
14 3604 14 00

Parker Hannifin Corporation
Fluid Connectors Group
778
