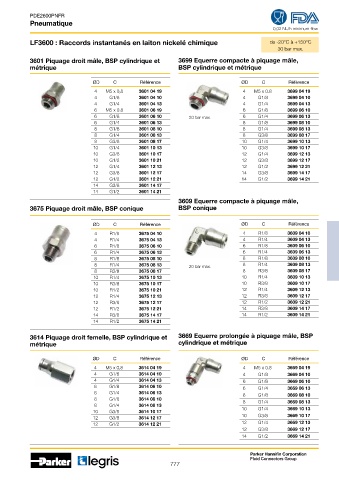

Page 770 - Catalogue Pneumatique

PDE2600PNFR
Pneumatique
0,02 NL/h minimum flow
LF3600 : Raccords instantanés en laiton nickelé chimique de -20°C à +150°C
30 bar max.
3601 Piquage droit mâle, BSP cylindrique et 3699 Equerre compacte à piquage mâle,
métrique BSP cylindrique et métrique

ØD C Référence ØD C Référence
4 M5 x 0,8 3601 04 19 4 M5 x 0.8 3699 04 19
4 G1/8 3601 04 10 4 G1/8 3699 04 10
4 G1/4 3601 04 13 4 G1/4 3699 04 13
6 M5 x 0.8 3601 06 19 6 G1/8 3699 06 10
6 G1/8 3601 06 10 20 bar max. 6 G1/4 3699 06 13
6 G1/4 3601 06 13 8 G1/8 3699 08 10
8 G1/8 3601 08 10 8 G1/4 3699 08 13
8 G1/4 3601 08 13 8 G3/8 3699 08 17
8 G3/8 3601 08 17 10 G1/4 3699 10 13
10 G1/4 3601 10 13 10 G3/8 3699 10 17
10 G3/8 3601 10 17 12 G1/4 3699 12 13
10 G1/2 3601 10 21 12 G3/8 3699 12 17
12 G1/4 3601 12 13 12 G1/2 3699 12 21
12 G3/8 3601 12 17 14 G3/8 3699 14 17
12 G1/2 3601 12 21 14 G1/2 3699 14 21
14 G3/8 3601 14 17
14 G1/2 3601 14 21
3609 Equerre compacte à piquage mâle,
3675 Piquage droit mâle, BSP conique BSP conique

ØD C Référence ØD C Référence
4 R1/8 3675 04 10 4 R1/8 3609 04 10
4 R1/4 3675 04 13 4 R1/4 3609 04 13
6 R1/8 3675 06 10 6 R1/8 3609 06 10
6 R1/4 3675 06 13 6 R1/4 3609 06 13
8 R1/8 3675 08 10 8 R1/8 3609 08 10
8 R1/4 3675 08 13 20 bar max. 8 R1/4 3609 08 13
8 R3/8 3675 08 17 8 R3/8 3609 08 17
10 R1/4 3675 10 13 10 R1/4 3609 10 13
10 R3/8 3675 10 17 10 R3/8 3609 10 17
10 R1/2 3675 10 21 12 R1/4 3609 12 13
12 R1/4 3675 12 13 12 R3/8 3609 12 17
12 R3/8 3675 12 17 12 R1/2 3609 12 21
12 R1/2 3675 12 21 14 R3/8 3609 14 17
14 R3/8 3675 14 17 14 R1/2 3609 14 21
14 R1/2 3675 14 21

3614 Piquage droit femelle, BSP cylindrique et 3669 Equerre prolongée à piquage mâle, BSP
métrique cylindrique et métrique

ØD C Référence ØD C Référence
4 M5 x 0,8 3614 04 19 4 M5 x 0.8 3669 04 19
4 G1/8 3614 04 10 4 G1/8 3669 04 10
4 G1/4 3614 04 13 6 G1/8 3669 06 10
6 G1/8 3614 06 10 6 G1/4 3669 06 13
6 G1/4 3614 06 13 8 G1/8 3669 08 10
8 G1/8 3614 08 10 8 G1/4 3669 08 13
8 G1/4 3614 08 13
10 G3/8 3614 10 17 10 G1/4 3669 10 13
12 G3/8 3614 12 17 10 G3/8 3669 10 17
12 G1/2 3614 12 21 12 G1/4 3669 12 13
12 G3/8 3669 12 17
14 G1/2 3669 14 21
